Как объеденить сигнал от спутниковой и эфирной антены в один кабель?

Автор: admin от 2-12-2012, 16:12, посмотрело: 25416

0
Зачастую так бывает, что кабель от эфирной антенны уже проложен до телевизора, хочется установить спутниковую тарелку, но после ремонта нет возможности проложить дополнительный кабель. Выход из этой ситуации есть, при условии что кабель прямой (не имеет сплитеров и ответвителей на другие телевизоры).

Как объеденить сигнал от спутниковой и эфирной антены в один кабель?

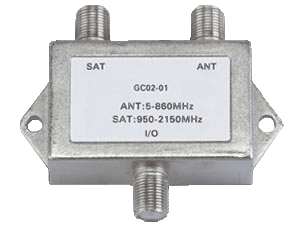

Для этого потребуется два диплексора (делитель - сумматор SAT-TV сигнала), хотя еще бывают розетки SAT-TV со встроенным диплексором, но их трудно найти, если только под заказ в специализированных магазинах.
Диплексор сам по себе похож на обычный ответвитель эфирного сигнала, но не путайте их. Необходимо прохождение сигнала на высокой частоте (950-2150MHz) и напряжение до 20В для питания конвертора тарелки и наоборот проходение частот пониже (5-860MHz) без питания, иначе будет короткое замыкание!
Соединяем все как на схеме ниже, тарелку к разъему SAT, эфирную антену к разъему ANT, между диплексорами кабель разъемы I/O, и спутниковую приставку к разъему SAT и соответственно телевизор к разъему ANT.

Соединяем все как на схеме ниже, тарелку к разъему SAT, эфирную антену к разъему ANT, между диплексорами кабель разъемы I/O, и спутниковую приставку к разъему SAT и соответственно телевизор к разъему ANT.

Как объеденить сигнал от спутниковой и эфирной антены в один кабель?


Суммированный сигнал передается по одному кабелю, если все зделали правильно заработает сразу, никакой дополнительной наладки не требуется.

Приятного Вам просмотра ТВ!

Розетка со встроенным диплексором SAT - TV - Radio
Как объеденить сигнал от спутниковой и эфирной антены в один кабель?
