HDMI кабель по структуре своей напоминает хорошо всем известную "витую пару", но только состоит он из большего числа жил - 19. Зная схему распиновки кабеля, можно подключить HDMI розетку или восстановить поврежденный разъем.
Многие могут спросить: а зачем восстанавливать поврежденный HDMI кабель или его разъем? Ведь проще купить новый провод, благо цены на него сейчас более чем демократичные. Например, 5 метровый HDMI кабель можно приобрести в пределах 500 рублей. И он будет соответствовать всем современным стандартам: High Speed with Ethernet, поддержка 3D и 4K.
Отвечаем: А что если кабель заложен в стену или гофру и нет возможности его просто так вытащить и заменить? Или Вы ценитель топовых Hi-End брендов и у Вас используются HDMI кабели только премиум класса, стоимость которых начинаются с нескольких тысяч рублей за 1 метр?!
В таком случае можно значительно сэкономить на покупке нового кабеля, заменив поврежденный HDMI разъем.
Итак, не вдаваясь в технические подробности, рассмотрим распиновку любого современного HDMI кабеля (класса High Speed with Ethernet).

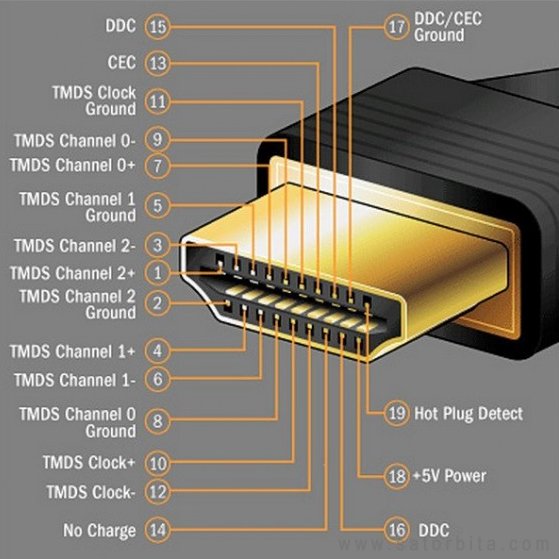

Распиновка HDMI коннектора Type A (19pin)
Распиновка HDMI кабеля изнутри
Как видно, HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно (не сгруппированы).
Единой цветовой маркировки жил не существует, и у каждого производителя кабеля может быть своя маркировка. В нашем экземпляре HDMI кабеля использовалась следующая:

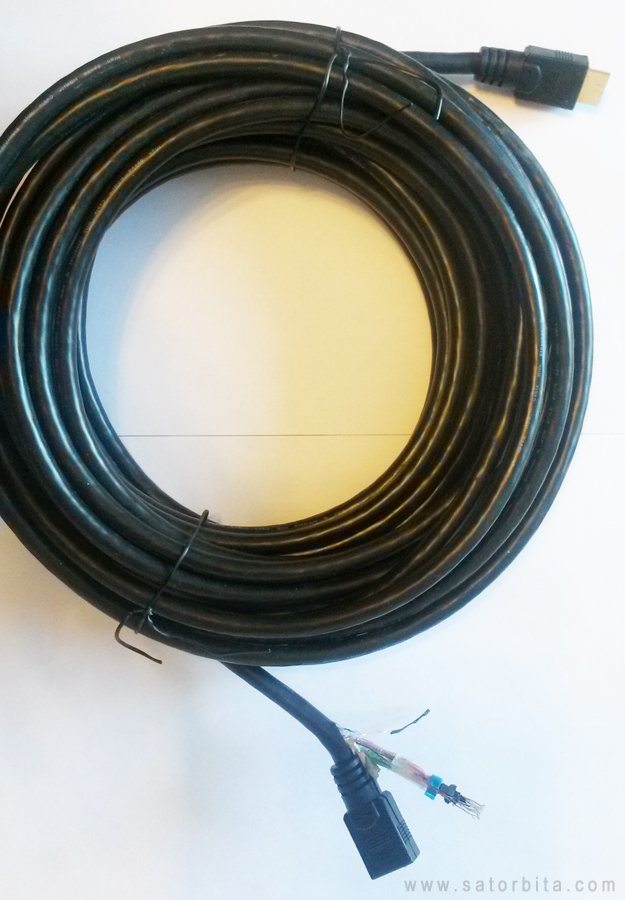

Попробуем на примере данного кабеля, который продается в нарезку (есть и такие), продемонстрировать его разделку и оконцовку.
Разделка HDMI кабеля

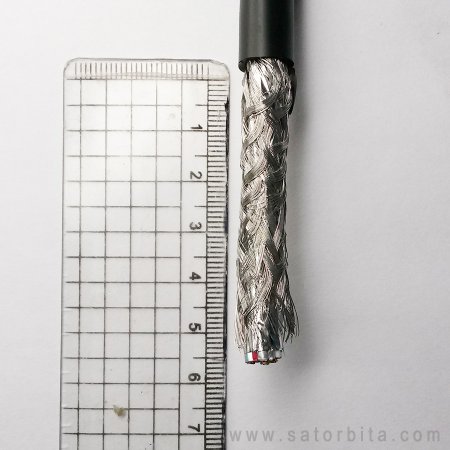

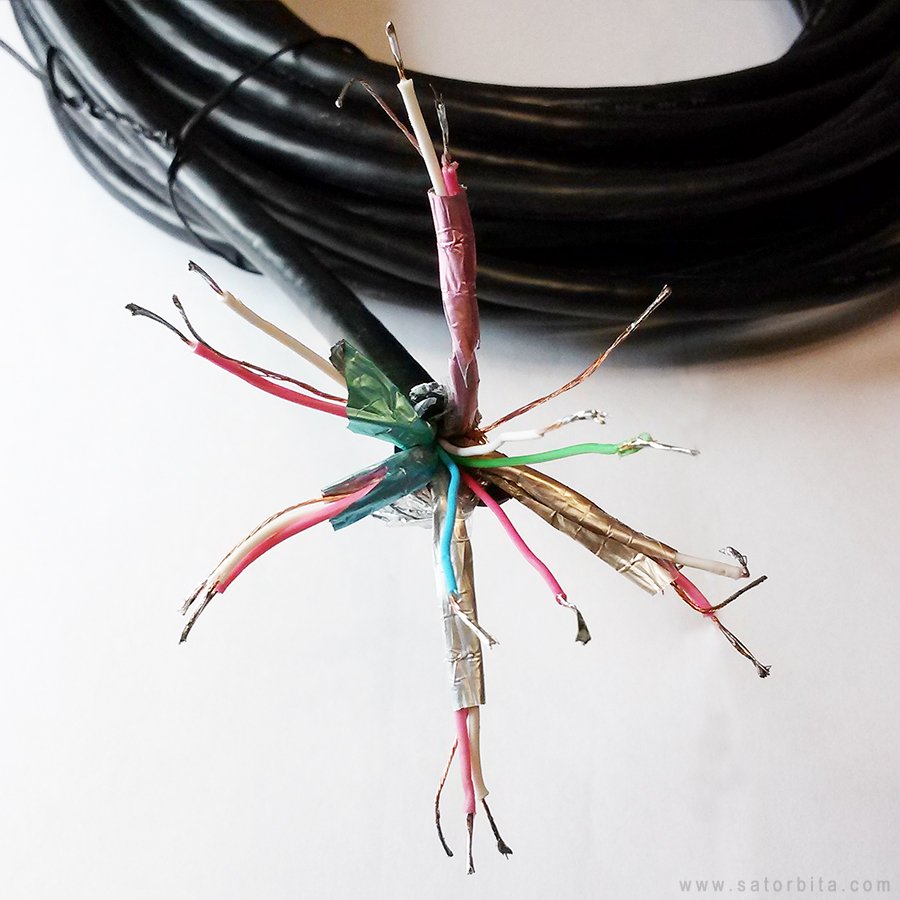

1. Зачищаем HDMI кабель от внешней оболочки.

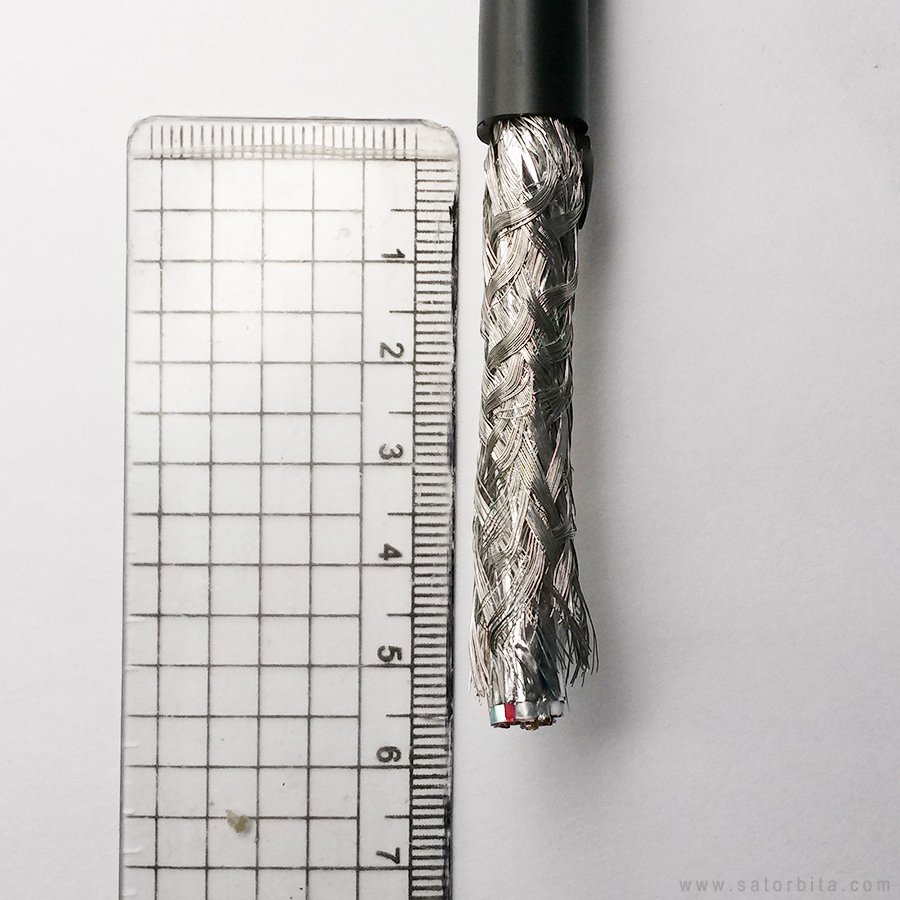

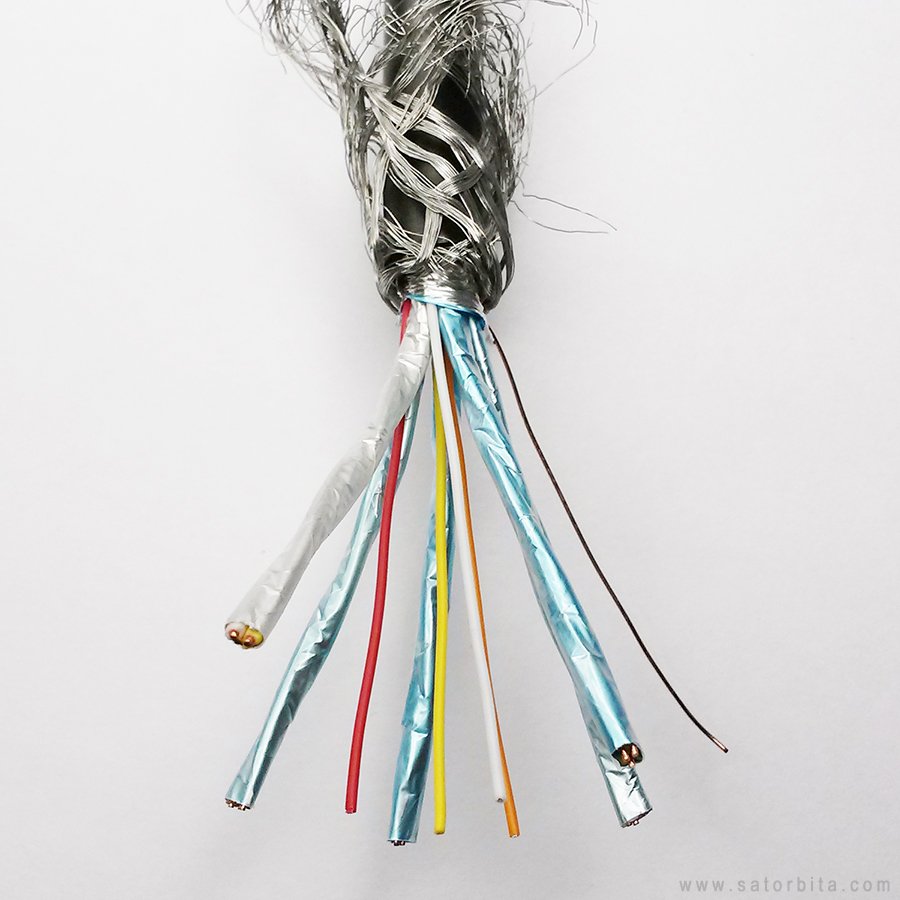

2. Оплетку экрана сдвигаем, освобождаем группы проводов.
3. Формируем группы контактов и зачищаем их.

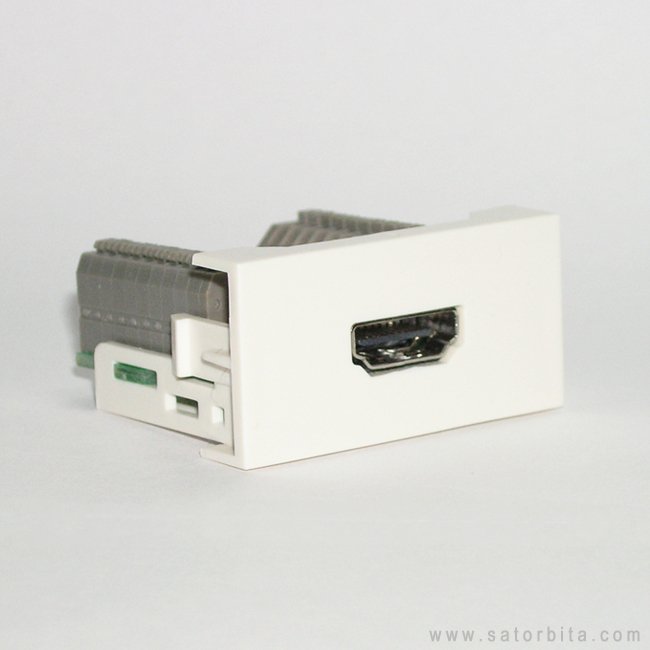

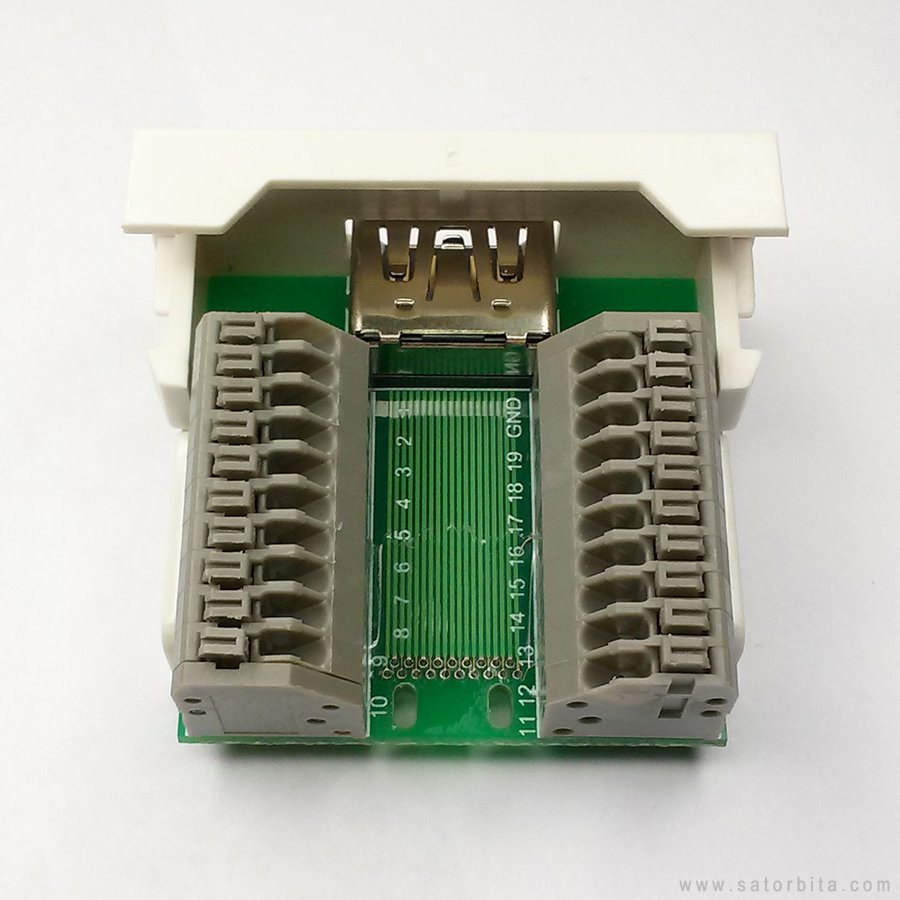

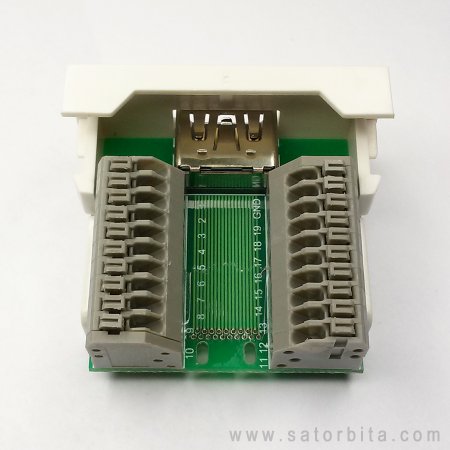

4. В качестве коннектора к кабелю воспользуемся розеточным модулем Dr.HD HDMI под обжимку.

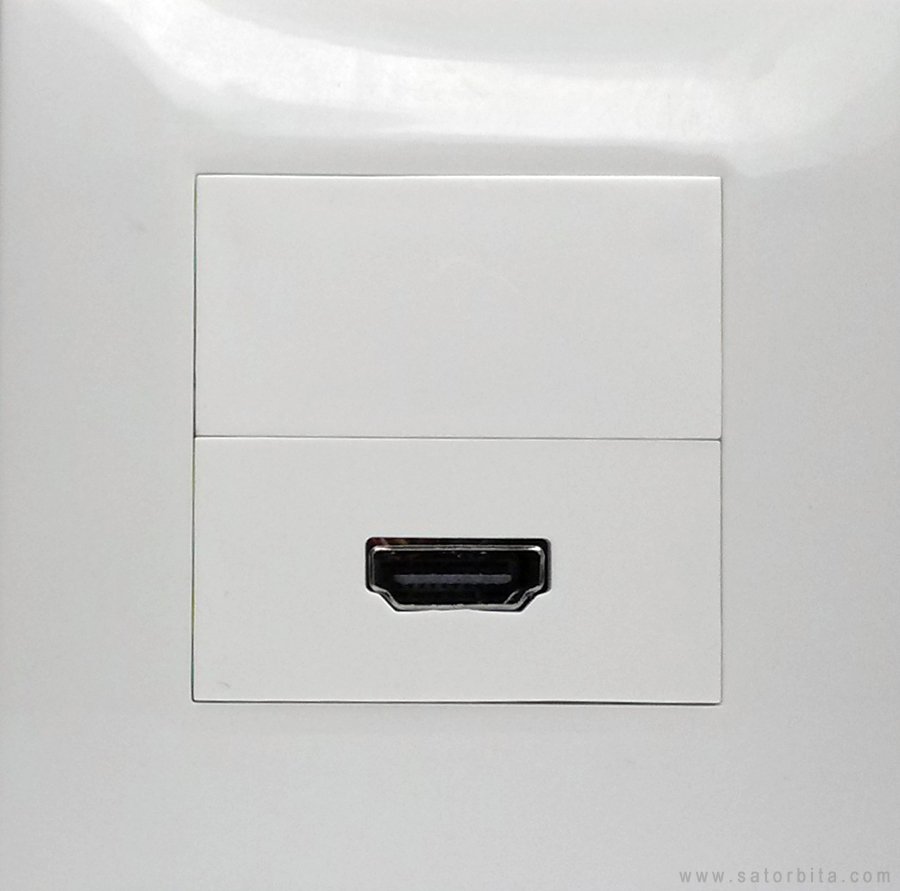

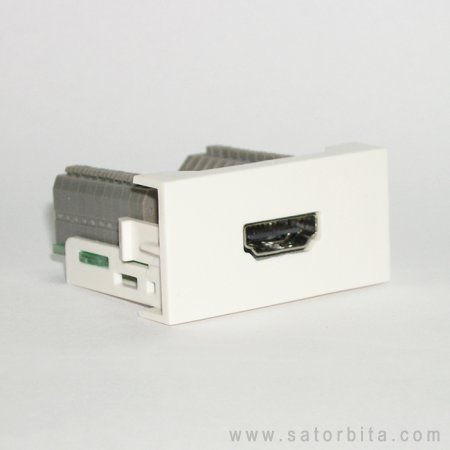

Данный модуль удобен тем, что Вы можете самостоятельно оконцевать HDMI кабель без специального комплекта дорогостоящего обжимного оборудования. А поместив его в рамку, у вас будет полноценная HDMI розетка.

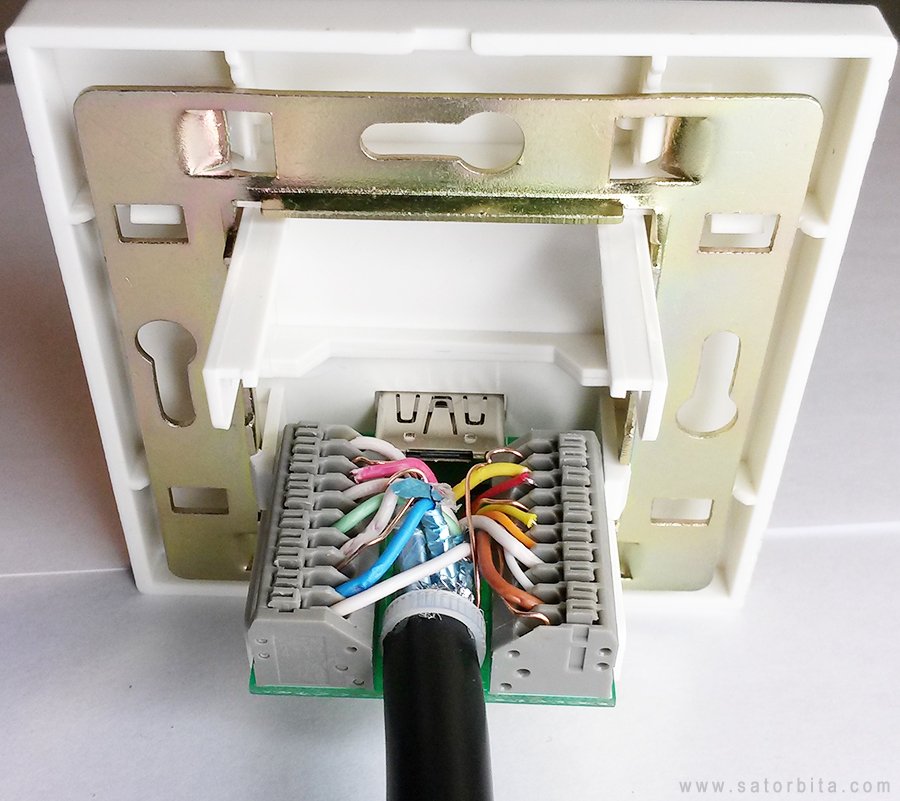

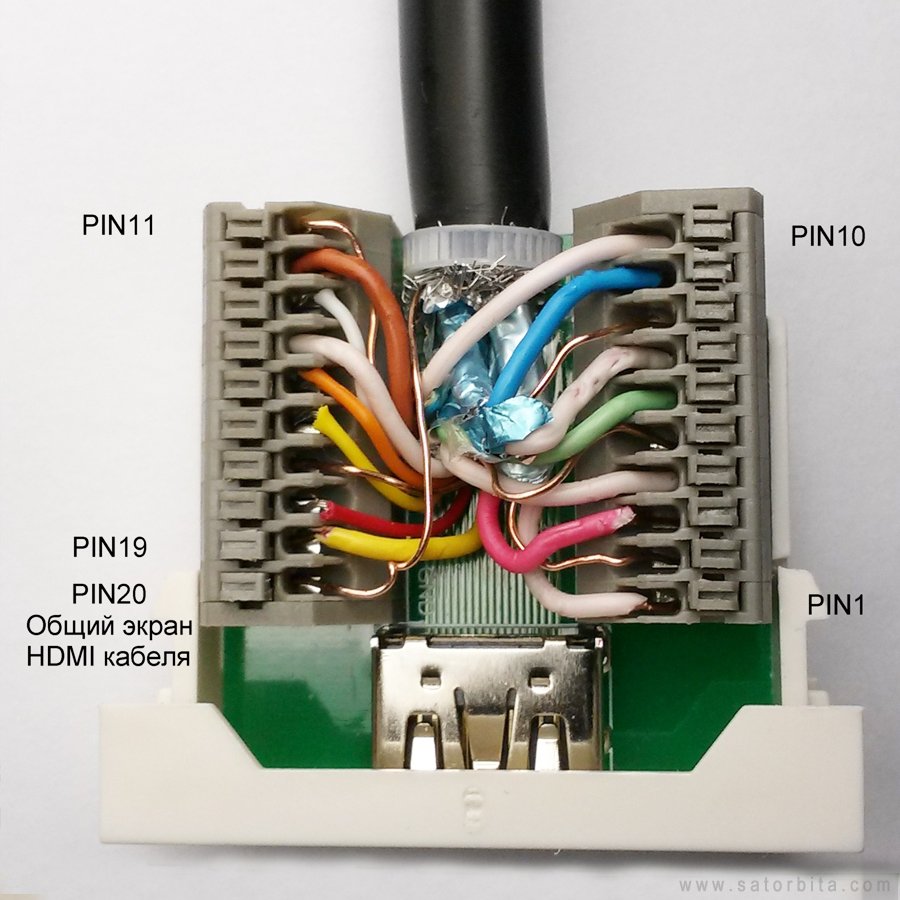

5. Согласно таблице, каждый провод зажимаем в клемники модуля.

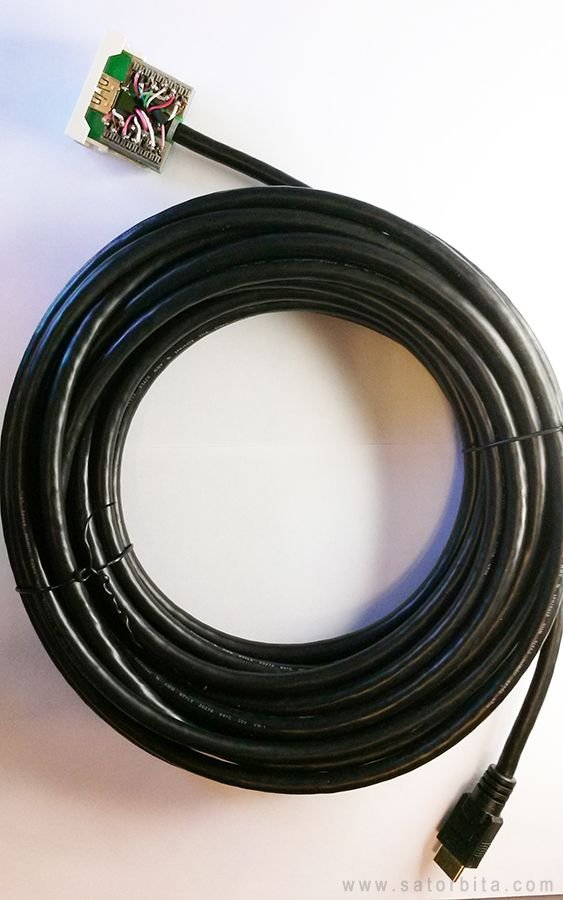

Таким образом, при ремонте или строительстве Вы можете заложить HDMI кабель необходимой длины в стену. Оконцевать его с обоих сторон розеточным модулем Dr.HD HDMI под обжимку.
Рассмотрим случай, когда у HDMI кабеля сломался разъем.
Действуем, по тем же пунктам.
1. Зачищаем кабель, освобождаем и формируем группы проводов.
2. Поскольку сечение жил здесь меньше и провод многожильный, потребуется их облужение.
Чтобы узнать какая из групп A/B/C/D/E, потребуется тестер (прозвонка). Только после того, как вы определили правильную группировку проводов, а также четыре провода без группы, можно приступать к обжимке.
Мы успешно протестировали работу данного восстановленного кабеля. В качестве источника был Blue-Ray привод и 3D ролик. Каких либо цифровых помех мы не увидели.
Вот и все!
Многие могут спросить: а зачем восстанавливать поврежденный HDMI кабель или его разъем? Ведь проще купить новый провод, благо цены на него сейчас более чем демократичные. Например, 5 метровый HDMI кабель можно приобрести в пределах 500 рублей. И он будет соответствовать всем современным стандартам: High Speed with Ethernet, поддержка 3D и 4K.
Отвечаем: А что если кабель заложен в стену или гофру и нет возможности его просто так вытащить и заменить? Или Вы ценитель топовых Hi-End брендов и у Вас используются HDMI кабели только премиум класса, стоимость которых начинаются с нескольких тысяч рублей за 1 метр?!
В таком случае можно значительно сэкономить на покупке нового кабеля, заменив поврежденный HDMI разъем.
Итак, не вдаваясь в технические подробности, рассмотрим распиновку любого современного HDMI кабеля (класса High Speed with Ethernet).
Распиновка HDMI коннектора Type A (19pin)
Распиновка HDMI кабеля изнутри
Как видно, HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно (не сгруппированы).
Группа А:
Жила 1: TMDS Data2 +
Жила 2: TMDS Data2 + Экран
Жила 3: TMDS Data2 +
Группа B:
Жила 4: TMDS Data1 +
Жила 5: TMDS Data1 + Экран
Жила 6: TMDS Data1 +
Группа C:
Жила 7: TMDS Data0 +
Жила 8: TMDS Data0 + Экран
Жила 9: TMDS Data0 +
Группа D:
Жила 10: TMDS Clock +
Жила 11: TMDS Clock + Экран
Жила 12: TMDS Clock +
Группа E:
Жила 14: CEC
Жила 17: Utility/HEAC +
Жила 19: SCL
Жила 13: SDA
Жила 15: DDC/CEC земля / HEAC экран
Жила 16: +5V питание
Жила 18: HPD / HEAC -
Жила 1: TMDS Data2 +
Жила 2: TMDS Data2 + Экран
Жила 3: TMDS Data2 +
Группа B:
Жила 4: TMDS Data1 +
Жила 5: TMDS Data1 + Экран
Жила 6: TMDS Data1 +
Группа C:
Жила 7: TMDS Data0 +
Жила 8: TMDS Data0 + Экран
Жила 9: TMDS Data0 +
Группа D:
Жила 10: TMDS Clock +
Жила 11: TMDS Clock + Экран
Жила 12: TMDS Clock +
Группа E:
Жила 14: CEC
Жила 17: Utility/HEAC +
Жила 19: SCL
Жила 13: SDA
Жила 15: DDC/CEC земля / HEAC экран
Жила 16: +5V питание
Жила 18: HPD / HEAC -

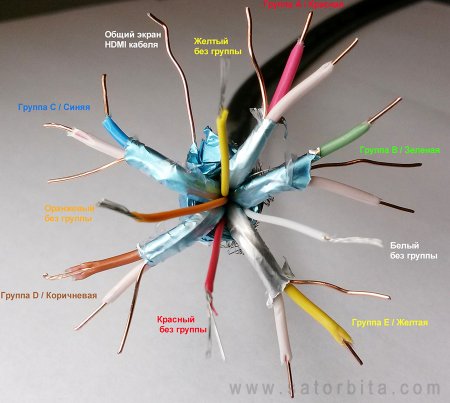

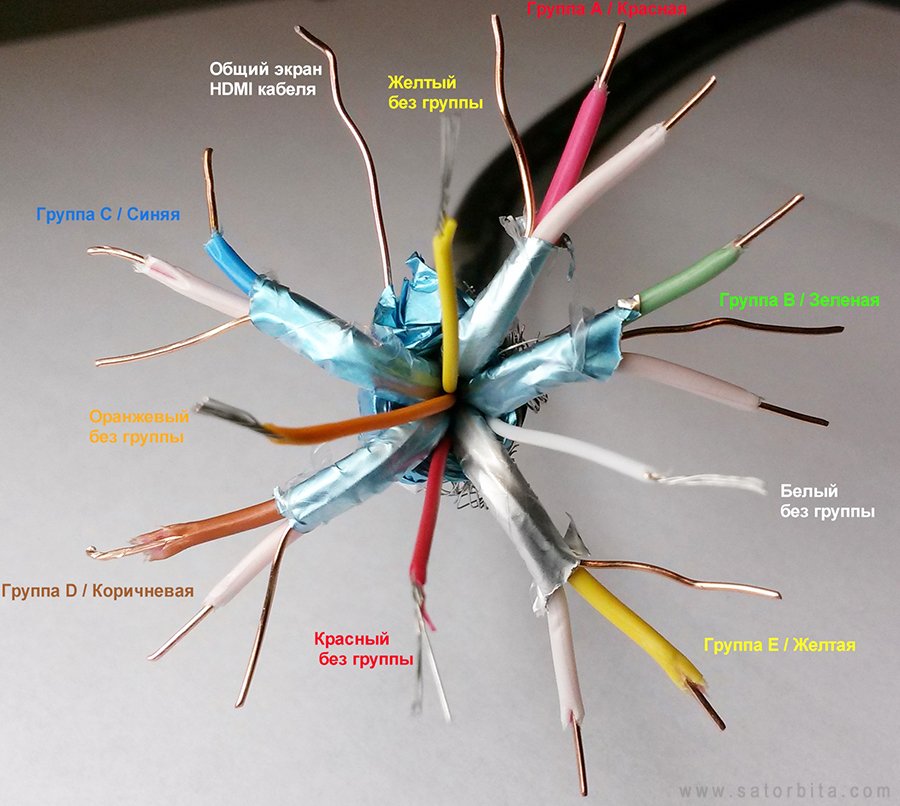

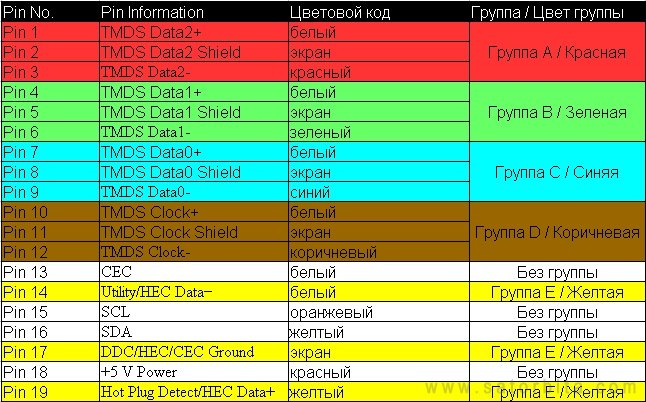

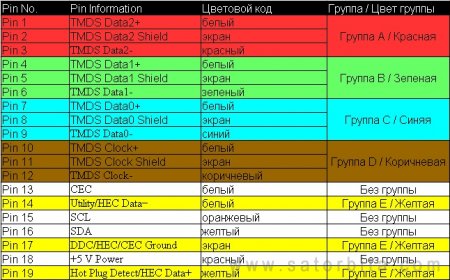

Единой цветовой маркировки жил не существует, и у каждого производителя кабеля может быть своя маркировка. В нашем экземпляре HDMI кабеля использовалась следующая:
Попробуем на примере данного кабеля, который продается в нарезку (есть и такие), продемонстрировать его разделку и оконцовку.
Разделка HDMI кабеля

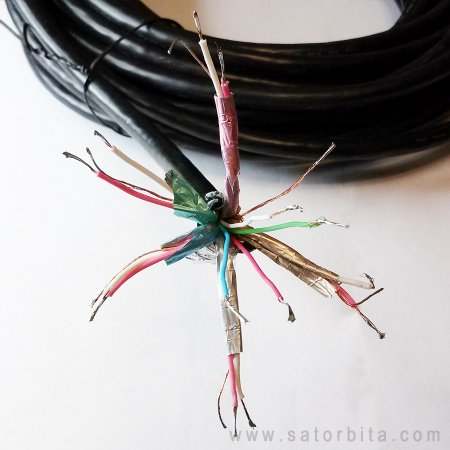

1. Зачищаем HDMI кабель от внешней оболочки.
2. Оплетку экрана сдвигаем, освобождаем группы проводов.
3. Формируем группы контактов и зачищаем их.

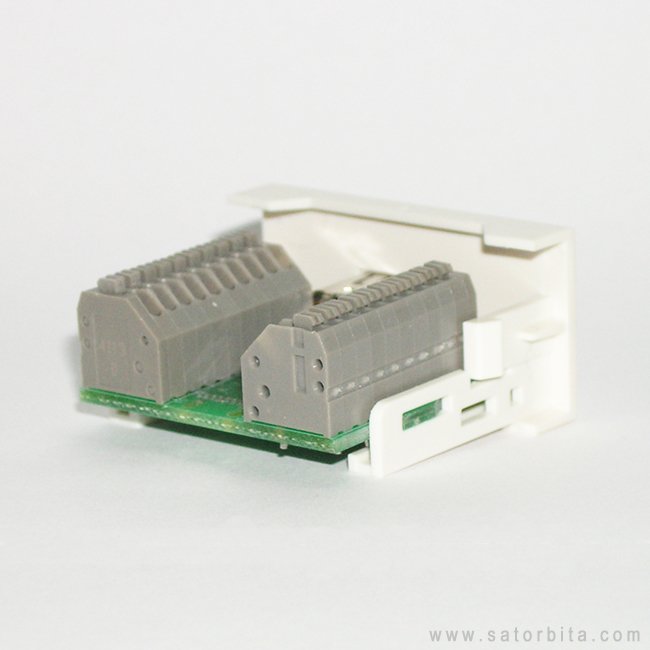

4. В качестве коннектора к кабелю воспользуемся розеточным модулем Dr.HD HDMI под обжимку.
Данный модуль удобен тем, что Вы можете самостоятельно оконцевать HDMI кабель без специального комплекта дорогостоящего обжимного оборудования. А поместив его в рамку, у вас будет полноценная HDMI розетка.
5. Согласно таблице, каждый провод зажимаем в клемники модуля.
Таким образом, при ремонте или строительстве Вы можете заложить HDMI кабель необходимой длины в стену. Оконцевать его с обоих сторон розеточным модулем Dr.HD HDMI под обжимку.
Рассмотрим случай, когда у HDMI кабеля сломался разъем.
Действуем, по тем же пунктам.
1. Зачищаем кабель, освобождаем и формируем группы проводов.
2. Поскольку сечение жил здесь меньше и провод многожильный, потребуется их облужение.
Чтобы узнать какая из групп A/B/C/D/E, потребуется тестер (прозвонка). Только после того, как вы определили правильную группировку проводов, а также четыре провода без группы, можно приступать к обжимке.
Мы успешно протестировали работу данного восстановленного кабеля. В качестве источника был Blue-Ray привод и 3D ролик. Каких либо цифровых помех мы не увидели.
Вот и все!
