Настала пора приступить к поиску каналов. Или как говорят опытные дримоводы – «к сканированию сервисов». Для начала немного теории.
Спутник содержит некоторое количество транспондеров (можно сказать - передатчиков). Один транспондер может передавать около 8-10 каналов (это называется «пакет каналов»). Каждый транспондер имеет уникальные характеристики:
- частоту (transponder frequency)
- символьную скорость (symbol_rate)
- поляризацию (polarization) – может быть вертикальной (правой) или горизонтальной (левой)
- FEC (Forward Error Correction). Коэффициент, котоpый показывает избыточность инфоpмации для данного пакета (избыточность используется для восстановления инфоpмации в случае ошибки). FEC может пpинимать стандаpтные значения в 1/2, 2/3, 3/4, 5/6, 7/8. FEC 7/8 означает что на каждые семь битов инфоpмации пеpедается один избыточный бит для коppекции ошибок.
Как дримбокс узнает, какие частоты ему надо сканировать на конкретном спутнике?
Для этого существует специальный файл satellites.xml, а проще сказать таблица, в которой записаны характеристики всех рабочих транспондеров для нужных спутников. Иногда происходят изменения транспондеров, поэтому периодически этот файл надо обновлять.
Кроме этого, можно чистить этот файл, удаляя ненужные для нас транспондеры или даже целые спутники.
В дримбоксе800 этот полезный файл находится в папке /etc/tuxbox/satellites.xml
Рассмотрим структуру файла. Например, вот кусок моего satellites.xml:
где в строке
задается имя спутника EutelsatSesat/W4 (36.0E) (произвольное) и его орбитальная позиция 360 (36.0Е). Орбитальная позиция - это по сути уникальный ID спутника. По этому номеру происходит привязка спутника к номерам позиций в мотоподвесе.
Если значение position со знаком минус, то значит орбитальная позиция находится на западе.
Например, position="-40" - это 4W - Амос.
USALS тоже использует это значение для своей работы.
flags="1"
флаги
1 -> Network Scan
2 -> использовать BAT
4 -> использовать ONIT
8 -> использовать NITs или известные сети
а так же комбинации
В этих строках задаются параметры транспондеров, которые будет сканировать дрим при поиске каналов. Для примера взять HD-транспондер НТВ+.
frequency="12073000" - частота транспондера
symbol_rate="27500000" - симболрейт (скорость потока)
polarization="2" - поляризация. "0" - горизонтальная, "1" – вертикальная, "2" - левая, "3" - правая
fec_inner="3" - значение FEC - коррекция ошибок.
modulation="2" – значение модуляции для DVB-S2 каналов. "1" – QPSK–модуляция, "2" – 8PSK –модуляция.
Редактировать satellites.xml необходимо текстовым редактором, который поддерживает линуксовский перевод строки. Например, с помощью DCC.
Параметры транспондеров можно смотреть на специализированных сайтах, например, http://www.lyngsat.com/index.html
Про файл satellites.xml мы еще поговорим, а пока перейдем к сканированию. Хочу сказать, что процесс сканирования каналов достаточно подробно описан в мануале (инструкции) к Дримбоксу.
Рассмотрим наиболее часто встречающиеся системы. Все операции производились на имидже Gemini.
Одна антенна с одним конвертером (LNB).
Как правило, в наших краях, такая система ставится на спутник НТВ+ с позиции 36Е. Поэтому рассмотрим именно этот вариант.
Нажимаем Меню – Настройка – Поиск сервисов – Настройка тюнера.
Получаем окно выбора тюнера. Т.к. в дриме800 тюнер один, то выбирать не приходится. Жмем ОК.
- в первой строчке «Режим конфигурации» ставим – «расширенный». (перебор значений – кнопками влево/вправо пульта ДУ)
- во второй строке «Спутник» находим наш спутник – "EutelsatSesat/W4 (36.0E)"
- в третьей строке «Режим напряжения» - оставляем «Поляризация»
- в четвертой строке «Тоновый режим» - оставляем «Диапазон»
- в пятой строке «LNB» ставим – «LNB1»
- в шестой строке «DiSEqC-диапазон» - никакой
- в седьмой строке «LOF» - ставим «определены пользователем», если используется конвертер с круговой (circular) поляризацией.
В следующих трех строчках прописываем параметры для кругового конвертера
- LOF/L - 10750
- LOF/L - 10750
- гетеродин – 10750
Если используется переделанный универсальный конвертер, то в седьмой строчке оставляем значение «универсальный-LNB», при этом строчки параметров конвертера становятся недоступными.
В двух последних строчках прописываем:
- «Повышенное напряжение» - «да», если кабель до LNB достаточно длинный. Установка этой опции дает добавку примерно в 0.5 вольта.
- Priority – «Автоматически»
Когда все готово, нажимаем «ОК» и «EXIT» и попадаем в главное окно «Поиска сервисов».
Теперь надо проверить, видит ли дримбокс наш прописанный спутник.
Для этого выбираем пункт «Поиск спутника».
Поиск можно производить двумя способами.
1. По предопределенному в satellites.xml транспондеру
Выбираем в строках:
- «Настройка» - значение «Predefined transponder»
- «Транспондер» - выбираем нужный нам транспондер.
В случае удачи, появится галка «LOCK» (т.е. сигнал залочен), шкала SNR покажет некоторое значение в процентах и dB. Шкала BER (уровень ошибок) в идеале должна быть нулевой.
2. Ручной поиск – прописав параметры транспондера самостоятельно, с помощью пульта ДУ.
Выбираем в строках:
- «Настройка» - значение «Manual transponder»
- «Система» - выбираем нужную систему: DVB-S – для «обычных» каналов, DVB-S2 – для HD-каналов. В случае выбора DVB-S2 в меню добавляются дополнительные строки:
- «Модуляция» - QPSK или 8PSK
- Rolloff – 0.35
- Pilot – «Авто»
- «Частота» - вводим спульта нужную частоту транспондера, например, «12303»
- «Инверсия» - оставляем «Автоматческая»
- «Символьная скорость» - вписываем символьную скорость, например, «27500»
- «Поляризация» - вписываем поляризацию транспондера, например, «круговая левая»
- «FEC» - «Автоматически»
В случае удачи, появится галка «LOCK» (т.е. сигнал залочен), шкала SNR покажет некоторое значение в процентах и dB. Шкала BER (уровень ошибок) в идеале должна быть нулевой.
Сканирование.
Можно переходить к сканированию сервисов.
В главном окне «Поиска сервисов» выбираем пункт «Ручной поиск»
Выбираем в строках:
- «Тип сканирования» - «Одиночный спутник»
- «Спутник» - ставим наш спутник «EutelsatSesat/W4 (36.0E)»
- «Поиск сети» - «нет»
- «Очистить перед сканированием» - «да» (эта опция очищает список каналов с этого спутника перед сканированием. Рекомендуется ставить «да» перед повторным сканированием спутника)
- «Only Free Scan» - «нет» - сканировать только FTA-каналы (не кодированные)
Для начала сканирования нажимаем «ОК» и дожидаемся надписи «Сканирование завершено. Найдено ххх сервисов».
После этого можно выходить из меню, вызвать список каналов и убедиться, что найденные каналы есть в списке.
Пару слов про организацию сервисов в дримбоксе. В списке каналов есть достаточно мощные средства для их сортировки.
Красная кнопка – общий список каналов. Сюда сваливаются все каналы со всех спутников. Отсортированы в алфавитном порядке.
Зеленая кнопка – сортировка сервисов по спутникам. Каждый спутник представлен тремя папками. В первой папке расположены все сервисы с данного спутника, во второй папке сервисы отсортированы по провайдерам. В третьей папке складываются вновь найденные сервисы.

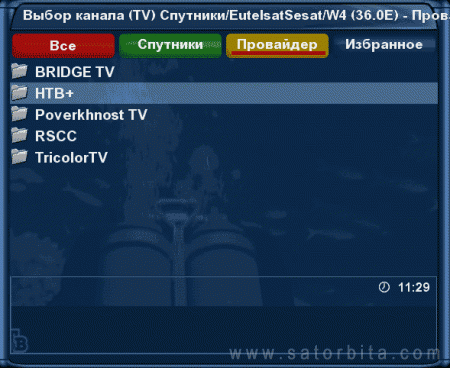

Желтая кнопка – сортировка по провайдеру – дублирует вторую папку из зеленой кнопки
Синяя кнопка – список букетов т.е. пользовательских списков.
Номера каналов присваиваются только каналам, расположенных в букетах.
