Как самому сделать мультифид?

Автор: admin от 9-11-2012, 17:30, посмотрело: 4407

0
Как самому сделать мультифид?


Во-первых, что такое мультифид. Это приспособление для приема сигнала с нескольких спутников без поворота тарелки. Реализовать его можно несколькими способами:

установкой нескольких тарелок, подключенных к одному тюнеру
установкой нескольких конверторов на одну тарелку.
установкой нескольких тарелок, каждая из которых может иметь несколько конверторов.


В любом случае используется устройство со странным названием DiSEqC Switch. Они бывают двух типов:

Как самому сделать мультифид?
2 in 1 out ( 2 входа, 1 выход)


Как самому сделать мультифид?
4 in 1 out ( 4 входа, 1 выход)


Схема подключения очень проста:

Как самому сделать мультифид?


Идеальный вариант (но и самый дорогой) - каждому конвертору по тарелке. Этот способ подключения иногда бывает и единственно возможным. Например, когда нужно принимать сигнал со спутников, разнесенных достаточно далеко друг от друга (например, 36°E и 4°W)

Но, если спутники расположены близко (5°E и 4°W, 13°E и 5°E, 13°E и 19°E) и есть запас по уровню сигнала для некоторых из них, то на одну тарелку можно поставить несколько конверторов ( у меня в Минске, например, одновременно принимаются 13°E, 7-5°E и 4-5°W ). При этом ориентируют тарелку на прием спутника с самым слабым сигналом обычным образом. Этот сигнал будет приниматься конвертором, находящимся в фокусе тарелки. Боковые конверторы будут принимать сигналы с других спутников. Правый конвертор будет принимать спутник, находящийся слева от основного, левый - справа от основного.

Как самому сделать мультифид?


Конечно же, сигнал на боковой конвертор будет приходить не столь хорошо сфокусированным, как на основной. В плоскости конверторов пятна сигналов имеют примерно следующий вид:

Как самому сделать мультифид?


При использовании обычных LNBF, в облучатель попадает только часть пятна, т.о. сигнал от боковых спутников получается довольно сильно ослабленным. Для того, чтобы максимально использовать боковой сигнал, полезно использовать конверторы с отдельным облучателем, более широким, чем у LNBF. Облучатель - это pупоp, по котоpому сигнал собиpается в конвеpтоp. Однако, следует также учесть, что сигналы от других спутников, находящихся по соседству с нужным вам бокоым спутником, также будут размываться и пятна их сигналов будут наезжать на ваше пятно.

Как самому сделать мультифид?


Обычно на соседних спутниках нет сигналов с одинаковыми (или близкими) частотами в одной поляризации, но в разных поляризацих - довольно много. Поэтому точность угла наклона боковых конверторов становится еще более важной, чем для центрального конвертора. При неправильном угле на конвертор будут приходить сигналы одновременно с двух спутников и даже при большом уровне сигнала его качество будет очень низким, вплоть до 0.

При использовании обычных LNBF на боковые конверторы принимают сигналы с более высоким уровнем. При настройке необходимо также учитывать то, что спутники находятся еще и на разной высоте. Поэтому, чем выше спутник, тем ниже нужно устанавливать конвертор.

Как самому сделать мультифид?
Как самому сделать мультифид?


В системах с мотоподвесом тоже можно использовать мультифид. Например, если у вас одна тарелка с мотором и вы хотите на нее принимать каналы как в линейной (используемой на большинстве спутников), так и в круговой поляризации (НТВ+), то можно использовать следующую конфигурацию:

Как самому сделать мультифид?


Здесь конвертор А - универсальный и крепится в фокусе тарелки, а конвертор D - круговой и крепится сбоку вполтную к конвертору А. Если конвертор D разместить слева от А (как на рисунке), то чтобы луч попадал на конвертор D, тарелку нужно смещать восточнее, и наоборот. Например, я в такой конфигурации для позиционирования конвертора D на НТВшный спутник (36Е), в настройках ресивера создал мнимый спутник с позицией 40.5E. Следует учесть, что не все ресиверы позволяют управлять такой конфигурацией. Мною проверена работоспособность на Sezam 7500, Sezam 7700 (Enigma).

Настройка разных тюнеров осуществляется по-разному. Основные действия такие:

Включить использование DiSEqC в настройках
При прописывании (сканировании) каналов указывать номер конвертора (это может быть 1, 2, 3, 4 или A, B, C, D)


Теперь при переключении каналов будет включаться нужный конвертор.

Проблему крепления дополнительных конверторов можно решить несколькими способами.

Если вы планируете добавить к основному конвертору один или два дополнительных конвертора, то можно обойтись приобретением промышленного крепления мультифида (см. фото вверху).

Если же вы хотите больше конверторов, то крепление придется изготовить самому. На следующих фото виден один из вариантов такого самодельного крепления для приема с 4°W, 5°E, 13°E и 19°E :

Как самому сделать мультифид?
Как самому сделать мультифид?


Для изготовления этого крепления я использовал лист дюралюминия, из которого ножницами по металлу вырезал примерно следующую фигуру (размеры зависят от конкретных условий и назначения):

Как самому сделать мультифид?


Для крепления ее к штанге и крепления к ней конверторов насверлил отверстий (так много, чтобы можно было потом подобрать местоположение конверторов по горизонтали) и изогнул по черным линиям. Т.к. металл довольно мягкий, то конструкцию можно изогнуть для придания ей дугообразной формы (выпуклостью вниз). Спутники находятся на дуге и, соответственно, конверторы должны быть на симметричной дуге. Конверторы крепятся к дуге с помощью хомутов, вырезанных из того же металла, с помощью болтов с гайками:

Как самому сделать мультифид?

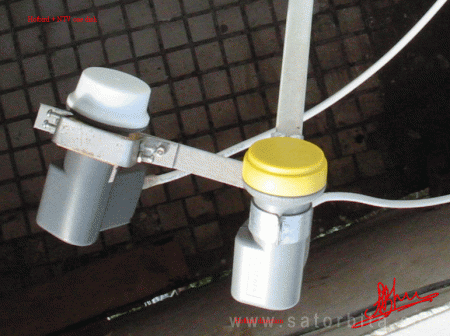

Один из вариантов крепления двух конверторов предлагает Александр Корягин из Москвы. Ниже приводятся фотографии его системы, принимающей Eutelsat W4 (НТВ+) и HotBird, и комментарии.

Как самому сделать мультифид?
Как самому сделать мультифид?
Как самому сделать мультифид?


1. Приблизительное положение НТВ+ конвертора можно определить вручную, держа конвертор (см. фото) и наблюдая за сигналом (телевизор, однако, должен быть тоже рядом ;)). Для этого нужно выставить антенну (настроенную на Eutelsat W4), частоту и параметры Инфоканала НТВ+.

2. Примерный наклон конвертора по вертикали был осуществлен путем создания наклонного ложа для горловины. Впрочем метал. планку можно так изогнуть, что наклонное ложе может и не понадобится).

3. Для юстировочных винтов должна быть нарезана резьба в планках. Впрочем, если влом, то можно просто приклеить гайки ;-) Желательно добиться не менее 25 процентов качества сигнала по информационному каналу НТВ+. (При прямой наводке 60 см на Eutelsat W4 сигнал от него порядка 75 процентов, если не больше).

4. Ну, конечно, должны быть все доп. причиндалы (DiSeqc), как и при двух тарелках.

5. Вообще ракурс сбоку неудачный, не видно, что планка крепится на болт крепления главного конвертора. То есть на выступающий болт (которым крепили главный конвертор) насаживаем изогнутую планку, которую приварачиваем еще одной гайкой.
Источник - tv-sputnik.com
