Satfinder - это прибор для быстрого поиска спутников и точной настройки антенны (или нескольких конверторов на одной антенне) на спутник. Существуют два типа таких приборов: стрелочные с ручной настройкой и цифровые с автоматической настройкой.

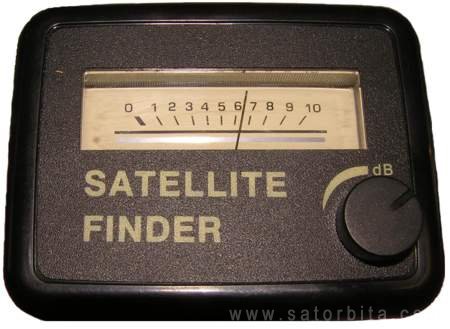

Стрелочный прибор.
Он имеет:
*2 разъёма для подключения ресивера и конвертора (LNB);
*стрелочный индикатор;
*ручку регулировки усиления;
*два светодиода (на некоторых моделях они могут отсутствовать), сигнализирующих о наличии тона 22КГц (зеленый светодиод) и горизонтальной поляризации (красный светодиод);
*звуковой сигнализатор, который облегчает наведение антенны.
Прибор подключается между ресивером и антенной (в непосредственной близости от антенны). Перед поиском спутника необходимо в меню настроек антенны ресивера выбрать нужный спутник и сильный транспондер с этого спутника, включить питание LNB. При включении питания ресивера, напряжение питания подается на конвертор и при этом происходит включение прибора, о чем сигнализирует подсветка стрелочного индикатора и незначительное отклонение стрелки прибора. После включения, необходимо приблизительно направить Вашу спутниковую антенну на нужный спутник.
Установите стрелку на шкале приблизительно по средине, регулируя ручку уровня сигнала. Медленно изменяя азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, добейтесь максимального отклонения стрелки прибора. Если стрелка прибора отклонится за значение "10", отрегулируйте ручку уровня сигнала, уменьшив показания прибора до деления "5". Снова медленно перемещайте антенну (вправо/влево и вверх/вниз), добейтесь максимального отклонения стрелки прибора. После этого настройка на спутник окончена.
Значительно проще производить поиск спутников и точную настройку на них при помощи цифрового прибора Satfinder. Разница между стрелочным прибором и ним состоит в том, что цифровой прибор полностью автоматический. В нем нет необходимости в регулировке чувствительности прибора.
Подсоединяется цифровой Satfinder точно так же. Перед поиском спутника нужно в меню настроек антенны ресивера выбрать настраиваемый спутник и сильный транспондер с этого спутника, включить питание LNB. Необходимо приблизительно направить Вашу антенну на нужный спутник. При включении питания ресивера, напряжение питания подается на конвертор. Происходит включение прибора, при этом на индикаторах будут светиться всего по два сегмента. Медленно изменяя азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, добейтесь свечения наибольшего количества сегментов на левой шкале индикатора. Включить и выключить звуковой сигнал можно при помощи кнопки включения звука, которая находится рядом с зеленым светодиодом. Частота звукового сигнала нарастает с улучшением точности настройки антенны на спутник. Зелёный светодиод отображает вертикальную/горизонтальную поляризацию. Красный светодиод отображает наличие частоты 22кГц. Правая шкала прибора является более чувствительной и отображает единицы измерения, левая шкала более грубая и отображает десятки единиц измерения. При достижении максимального количества сегментов на левой шкале индикатора, настройка на спутник окончена.

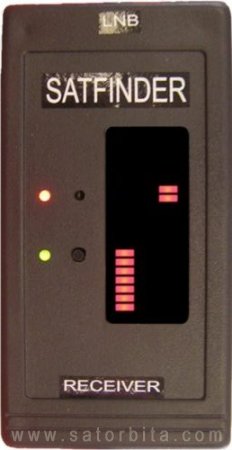

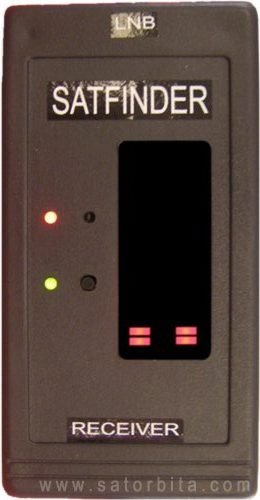

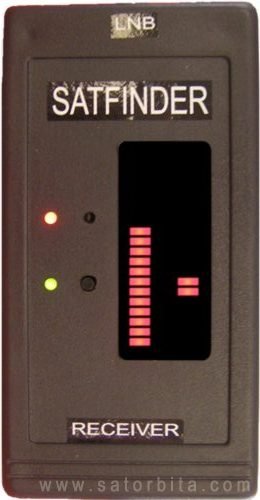

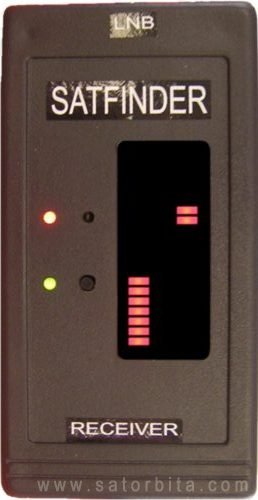

На 1-м рисунке антенна не настроена на спутник, на 2-м антенна плохо настроена на спутник, на 3-м антенна настроена на спутник по максимальному уровню сигнала.
Стрелочный прибор.
Он имеет:
*2 разъёма для подключения ресивера и конвертора (LNB);
*стрелочный индикатор;
*ручку регулировки усиления;
*два светодиода (на некоторых моделях они могут отсутствовать), сигнализирующих о наличии тона 22КГц (зеленый светодиод) и горизонтальной поляризации (красный светодиод);
*звуковой сигнализатор, который облегчает наведение антенны.
Прибор подключается между ресивером и антенной (в непосредственной близости от антенны). Перед поиском спутника необходимо в меню настроек антенны ресивера выбрать нужный спутник и сильный транспондер с этого спутника, включить питание LNB. При включении питания ресивера, напряжение питания подается на конвертор и при этом происходит включение прибора, о чем сигнализирует подсветка стрелочного индикатора и незначительное отклонение стрелки прибора. После включения, необходимо приблизительно направить Вашу спутниковую антенну на нужный спутник.
Установите стрелку на шкале приблизительно по средине, регулируя ручку уровня сигнала. Медленно изменяя азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, добейтесь максимального отклонения стрелки прибора. Если стрелка прибора отклонится за значение "10", отрегулируйте ручку уровня сигнала, уменьшив показания прибора до деления "5". Снова медленно перемещайте антенну (вправо/влево и вверх/вниз), добейтесь максимального отклонения стрелки прибора. После этого настройка на спутник окончена.
Значительно проще производить поиск спутников и точную настройку на них при помощи цифрового прибора Satfinder. Разница между стрелочным прибором и ним состоит в том, что цифровой прибор полностью автоматический. В нем нет необходимости в регулировке чувствительности прибора.
Подсоединяется цифровой Satfinder точно так же. Перед поиском спутника нужно в меню настроек антенны ресивера выбрать настраиваемый спутник и сильный транспондер с этого спутника, включить питание LNB. Необходимо приблизительно направить Вашу антенну на нужный спутник. При включении питания ресивера, напряжение питания подается на конвертор. Происходит включение прибора, при этом на индикаторах будут светиться всего по два сегмента. Медленно изменяя азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, добейтесь свечения наибольшего количества сегментов на левой шкале индикатора. Включить и выключить звуковой сигнал можно при помощи кнопки включения звука, которая находится рядом с зеленым светодиодом. Частота звукового сигнала нарастает с улучшением точности настройки антенны на спутник. Зелёный светодиод отображает вертикальную/горизонтальную поляризацию. Красный светодиод отображает наличие частоты 22кГц. Правая шкала прибора является более чувствительной и отображает единицы измерения, левая шкала более грубая и отображает десятки единиц измерения. При достижении максимального количества сегментов на левой шкале индикатора, настройка на спутник окончена.
На 1-м рисунке антенна не настроена на спутник, на 2-м антенна плохо настроена на спутник, на 3-м антенна настроена на спутник по максимальному уровню сигнала.
