Проблема подключения телевизора к различным периферийным устройствам,таким как DVD, медиаплер, компьютер, спутниковый ресивер и т.д не зависит от того решили ли вы купить себе новый телевизор, или уже приобрели его, или даже если у вас до сих пор используется старенький ЭЛТ. Зачастую бывает сложно выбрать какой тип подключения подойдет в каждом конкретной случае. Ситуация зачастую осложняется многообразием типов подключений телевизора и большим количеством применяемых ныне интерфейсных разъемов. К сожалению сейчас не существует единого интерфейса подходящего во всех ситуациях.
Основная причина кроется в том, что очень часто подключаются различные типы устройств, аналоговые телевизоры к цифровым устройствам и наоборот. Кроме того производители непрерывно совершенствуют способы подключений, делая их все более удобными и многофункциональными. Этот процесс подстегиваемый еще и непрерывным совершенствованием качества воспроизводимого изображения и звука. К примеру, для передачи изображения в стандарте 1080p совершенно не подойдут такие известные способы подключения как RCA или SCART. Зачастую некоторые способы подключений, будучи неверно применены, могут привести к потере качества исходного изображения.
Практически все современные спутниковые ресиверы стоят недешево, поэтому производители изначально были обеспокоены тем, чтобы пользователь cмог подключить как можно больше видео-и аудио оборудования к одному устройству. Несмотря на высокое качество первичного сигнала на входе приемника, оно неизбежно теряется на пути следования к телевизору. Для того чтобы избежать этого, необходимо правильно выбрать тот интерфейс для подключения спутникового ресивера, при котором потери в изображении будут минимальны. Это особенно может быть актуально, если вы принимаете HDTV каналы.
Вы только что купили свой первый спутниковый ресивер, и, распаковав его, в растерянности смотрите на заднюю панель аппарата, плотно нашпигованную разнообразными разъемами? В наше время, взгляд на заднюю, переднюю или боковую панель телевизора, AV ресивера, BLU-RAY плеера и т.п. может вызвать лёгкий шок и испортить настроение. Действительно количество интерфейсов в дорогих моделях просто поражает и в то же время пугает. Попробуем помочь начинающему пользователю разобраться, для чего предназначен каждый из них.
Антенный вход (RF)
Этот разъем (называемый разъемом F-типа) используется для подключения к телевизору антенны. Служит для подключения вещательного или кабельного телевидения к телевизору. С его помощью можно подключить и спутниковый ресивер (если конечно соответствующие разъёмы присутствуют,ибо наметилась некая тенденция не встраивать в современные ресиверы RF модуляторы),также через этот разъём удобно подключить 2-ой телевизор который стоит например в другой комнате, также может передавать аудиосигнал. К сожалению, качество прима через такой разъем, хотя оно в свое время устраивало целые поколения телезрителей, современным стандартам не вполне соответствует.Если у вас есть более менее качественный источник сигнала, стоит посмотреть, есть ли еще какой-нибудь более подходящий вход.
Композитное видео (A/V)
Это наиболее распространенный видеоразъем, присутствующий практически на любом телевизоре, DVD-плеере и любой приставке, не говоря о видеокамерах и цифровых фотоаппаратах. Часто его еще называют AV, тюльпан или композитный вход. Вход RCA представляет из себя комбинированный интерфейс, состоящий из трех раздельных разъемов. Один из разъемов отведен для передачи видеосигнала, два других для передачи звука. Данный тип подключения является одним из самых старейших способов соединения аудио — видео техники хотя и появился еще в сороковых годах прошлого века, RCA долго оставался единственным способом интерфейса. Самым главным и, пожалуй, единственным достоинством такого способа подключения является его простота и доступность в использовании. Как дань традиции RCA разъемами на настоящий день оснащены абсолютно все аудио- видео устройства. Этот разъем нельзя использовать для передачи на телевизор видео высокой четкости. Кроме того, требуется независимое подключение аудио.
Видеосигнал в AV интерфейсе передается через одиночный коаксиальный кабель, и включается в разъем, который очень часто называют тюльпаном, или RCA (сокращение от Radio Corporation of America, компании впервые разработавшей этот тип интерфейса). Для передачи стереозвука используются два кабеля с RCA контактами, через них передаются левый и правый звуковые каналы.Если качество звука совсем не важно,лишь бы "говорило",то для вывода звука мужно использовать только один тюльпан подсоединённый к одному выходу L или R -работать тоже будет.
Недостатки RCA интерфейса заключаются в значительной потери качества сигнала, связанной с потерями на длине кабеля и малой шириной самого интерфейсного канала.Передавая композитные сигналы через RCA разъемы, можем получить частоту сигнала до 3 МГц, что соответствует примерно 300 строкам на экране. Отсюда невысокая чёткость изображения. Дополнительно к этому возникают помехи из-за передачи сигналов яркости и цветности по одному кабелю. Композитный разъем не рекомендуется использовать на телевизорах большой диагонали или при просмотре фильмов в высоком качестве с большим разрешением, так как это приведет к значительному ухудшению изображения.
S-Video
Этот разъем похож на разъем компьютерной мыши. Он представляет собой маленькую круглую розетку с четырьмя контактами. Как и в случае композитного разъема, максимально возможное разрешение сигнала, который можно подать на этот разъем, составляет 480i. Но он позволяет получить более качественную картинку, чем композитный разъем, поскольку этот вариант требует намного меньшей обработки, разъём используется не на всех телевизорах, так как он является признаком более дорогих моделей.
По сравнению с простым A/V входом он лучше, потому что в нём передаётся сигнал яркости и цветности отдельно. При этом повышается частота передаваемого сигнала до 5 МГц, что позволяет повысить чёткость картинки. Поэтому, если у вас есть источник сигнала с таким выходом, то нужен и телевизор с таким входом. Это подключение используют DVD-плееры, приставки и некоторые видеокамеры. Этот тип также требует отдельных аудиокабелей.
SCART
Видео- и аудиоразъем европейского стандарта, в простонародье называется "гребёнка" используется в оборудовании для широкого применения. Имеет 21 вывод(такое большое количество контактов не используется, и они были приняты для будущих разработок), через которые передаются два канала звука (вход и выход), видеосигнал (вход и выход), сигналы RGB, земля и несколько линий управления. SCART может поддерживать сигналы S-video, RGB, стереозвук. Компонентный сигнал этот интерфейс не передаёт. Хотя в поздних версиях и есть передача компоненты, но из-за недостаточного количества контактов приходиться использовать несколько разъёмов SCART. Для удобства использования производятся переходники с SCART на A/V, S-video.
RGB вход, который есть в разъёме SCART, обеспечивает очень хорошее качество, сравнимое с качеством компонентного входа. Этот разъём обеспечивает двунаправленную передачу сигнала.
Простота подключения является главным достоинством системы Scart. Этот разъем не рекомендуется для профессионального применения, поскольку механическое соединение довольно слабое, а утечки сигнала слишком высоки.
Компонент (также известен как Y Pb Pr)
Это первый разъем высокой четкости в этом списке, и он может обеспечить подачу сигналов с разрешением до 1080i. Несмотря на использование трех проводов, это единое подключение. Название разъёма "компонентный" происходит от того что компоненты видеосигнала передают по нескольким каналам. Используется трёхкабельное соединение. Компонентный сигнал могут передавать почти все видео проигрыватели. Кабель имеет такую расцветку:
Может использоваться для передачи HDTV. Вилки обычно бывают группами по три, либо три вилки на видео,плюс две на аудио (L-левый,R-правый). Нужно внимательно читать инструкции, что бы не перепутать гнёзда разных разъёмов. Потому что в разных разъёмах используется тюльпан и нужно внимательно всё подключить. Все компонентные разъёмы обозначаются как Y Pb Pr. Если Ваши подключаемые устройства имеют такой выход то и телевизор должен иметь такой вход (RCA, Y Pb Pr). Его характеристики лучше, чем A/V, S-video. Оно является оптимальным для большинства спутниковых ресиверов и более старых приставок высокой четкости. Аудиосигнал так же, как и в предыдущих случаях, должен подключаться независимо.Но не забываем,что этот вид соединения аналоговый и по качеству будет уступать цифровым способам подключения устройств друг ко другу ввиду различных помех и искажений, неизбежных при передаче таким способом.
HDMI (High Definition Multimedia Interface)
При использовании этого разъема цифровой сигнал не нужно преобразовывать в аналоговый, передавать в телевизор, а затем выполнять обратное преобразование в цифровой (как это делается для всех ранее обсуждаемых подключений), что заметно снижает вероятность появления "шума" на изображении. Это подключение используют HD ресиверы. Это цифровое подключение, обходящее аналоговые преобразования.
Цифровые входы HDMI, используются для передачи цифрового сигнала HDTV. Поэтому их использовать лучше всего. Разьём HDMI может передавать цифровой звук. Для этих разъёмов существует много разновидностей, но также есть много переходников, так что все устройства можно между собой соединить. Эти разъёмы могут использоваться для подключения компьютера к телевизору. И не забывайте, что интерфейсы HDMI и DVI поддерживают протокол HDCP (защита лицензионного контента от несанкционированной перезаписи). Оба эти интерфейсы используют одну технологию сигналов TDMS, что позволяет делать переходники DVI-HDMI. HDMI-кабель также может передавать до восьми каналов несжатого цифрового аудио. В результате для соединения двух устройств, поддерживающих этот тип подключения, требуется только один кабель.
Таким образом мы выяснили,что предпочтительнее всего соединять устройства друг с другом с помощью цифровых, или дискретных интерфейсов HDMI или DVI. Следующим по приоритету следует аналоговый интерфейс Компонент и СКАРТ и последними в списках значатся аналоговый композитный интерфейс и Антенный вход (RF).
Важно запомнить несколько простых правил: используйте наилучший вид соединителя для каждого источника сигнала; используйте как можно меньше кабелей для подключения спутникового ресивера к ТВ; используйте как можно более короткие кабели такой стоимости, какие только можете себе позволить,не забывая при этои правило разумной достаточности. И еще одно маленькое замечание – подключайте источники по очереди, каждый раз добиваясь их правильного функционирования в AV-системе.
Основная причина кроется в том, что очень часто подключаются различные типы устройств, аналоговые телевизоры к цифровым устройствам и наоборот. Кроме того производители непрерывно совершенствуют способы подключений, делая их все более удобными и многофункциональными. Этот процесс подстегиваемый еще и непрерывным совершенствованием качества воспроизводимого изображения и звука. К примеру, для передачи изображения в стандарте 1080p совершенно не подойдут такие известные способы подключения как RCA или SCART. Зачастую некоторые способы подключений, будучи неверно применены, могут привести к потере качества исходного изображения.
Практически все современные спутниковые ресиверы стоят недешево, поэтому производители изначально были обеспокоены тем, чтобы пользователь cмог подключить как можно больше видео-и аудио оборудования к одному устройству. Несмотря на высокое качество первичного сигнала на входе приемника, оно неизбежно теряется на пути следования к телевизору. Для того чтобы избежать этого, необходимо правильно выбрать тот интерфейс для подключения спутникового ресивера, при котором потери в изображении будут минимальны. Это особенно может быть актуально, если вы принимаете HDTV каналы.
Вы только что купили свой первый спутниковый ресивер, и, распаковав его, в растерянности смотрите на заднюю панель аппарата, плотно нашпигованную разнообразными разъемами? В наше время, взгляд на заднюю, переднюю или боковую панель телевизора, AV ресивера, BLU-RAY плеера и т.п. может вызвать лёгкий шок и испортить настроение. Действительно количество интерфейсов в дорогих моделях просто поражает и в то же время пугает. Попробуем помочь начинающему пользователю разобраться, для чего предназначен каждый из них.
Антенный вход (RF)
Этот разъем (называемый разъемом F-типа) используется для подключения к телевизору антенны. Служит для подключения вещательного или кабельного телевидения к телевизору. С его помощью можно подключить и спутниковый ресивер (если конечно соответствующие разъёмы присутствуют,ибо наметилась некая тенденция не встраивать в современные ресиверы RF модуляторы),также через этот разъём удобно подключить 2-ой телевизор который стоит например в другой комнате, также может передавать аудиосигнал. К сожалению, качество прима через такой разъем, хотя оно в свое время устраивало целые поколения телезрителей, современным стандартам не вполне соответствует.Если у вас есть более менее качественный источник сигнала, стоит посмотреть, есть ли еще какой-нибудь более подходящий вход.
Композитное видео (A/V)
Это наиболее распространенный видеоразъем, присутствующий практически на любом телевизоре, DVD-плеере и любой приставке, не говоря о видеокамерах и цифровых фотоаппаратах. Часто его еще называют AV, тюльпан или композитный вход. Вход RCA представляет из себя комбинированный интерфейс, состоящий из трех раздельных разъемов. Один из разъемов отведен для передачи видеосигнала, два других для передачи звука. Данный тип подключения является одним из самых старейших способов соединения аудио — видео техники хотя и появился еще в сороковых годах прошлого века, RCA долго оставался единственным способом интерфейса. Самым главным и, пожалуй, единственным достоинством такого способа подключения является его простота и доступность в использовании. Как дань традиции RCA разъемами на настоящий день оснащены абсолютно все аудио- видео устройства. Этот разъем нельзя использовать для передачи на телевизор видео высокой четкости. Кроме того, требуется независимое подключение аудио.
Видеосигнал в AV интерфейсе передается через одиночный коаксиальный кабель, и включается в разъем, который очень часто называют тюльпаном, или RCA (сокращение от Radio Corporation of America, компании впервые разработавшей этот тип интерфейса). Для передачи стереозвука используются два кабеля с RCA контактами, через них передаются левый и правый звуковые каналы.Если качество звука совсем не важно,лишь бы "говорило",то для вывода звука мужно использовать только один тюльпан подсоединённый к одному выходу L или R -работать тоже будет.
Недостатки RCA интерфейса заключаются в значительной потери качества сигнала, связанной с потерями на длине кабеля и малой шириной самого интерфейсного канала.Передавая композитные сигналы через RCA разъемы, можем получить частоту сигнала до 3 МГц, что соответствует примерно 300 строкам на экране. Отсюда невысокая чёткость изображения. Дополнительно к этому возникают помехи из-за передачи сигналов яркости и цветности по одному кабелю. Композитный разъем не рекомендуется использовать на телевизорах большой диагонали или при просмотре фильмов в высоком качестве с большим разрешением, так как это приведет к значительному ухудшению изображения.
S-Video
Этот разъем похож на разъем компьютерной мыши. Он представляет собой маленькую круглую розетку с четырьмя контактами. Как и в случае композитного разъема, максимально возможное разрешение сигнала, который можно подать на этот разъем, составляет 480i. Но он позволяет получить более качественную картинку, чем композитный разъем, поскольку этот вариант требует намного меньшей обработки, разъём используется не на всех телевизорах, так как он является признаком более дорогих моделей.
По сравнению с простым A/V входом он лучше, потому что в нём передаётся сигнал яркости и цветности отдельно. При этом повышается частота передаваемого сигнала до 5 МГц, что позволяет повысить чёткость картинки. Поэтому, если у вас есть источник сигнала с таким выходом, то нужен и телевизор с таким входом. Это подключение используют DVD-плееры, приставки и некоторые видеокамеры. Этот тип также требует отдельных аудиокабелей.
SCART
Видео- и аудиоразъем европейского стандарта, в простонародье называется "гребёнка" используется в оборудовании для широкого применения. Имеет 21 вывод(такое большое количество контактов не используется, и они были приняты для будущих разработок), через которые передаются два канала звука (вход и выход), видеосигнал (вход и выход), сигналы RGB, земля и несколько линий управления. SCART может поддерживать сигналы S-video, RGB, стереозвук. Компонентный сигнал этот интерфейс не передаёт. Хотя в поздних версиях и есть передача компоненты, но из-за недостаточного количества контактов приходиться использовать несколько разъёмов SCART. Для удобства использования производятся переходники с SCART на A/V, S-video.
RGB вход, который есть в разъёме SCART, обеспечивает очень хорошее качество, сравнимое с качеством компонентного входа. Этот разъём обеспечивает двунаправленную передачу сигнала.
Простота подключения является главным достоинством системы Scart. Этот разъем не рекомендуется для профессионального применения, поскольку механическое соединение довольно слабое, а утечки сигнала слишком высоки.
Компонент (также известен как Y Pb Pr)

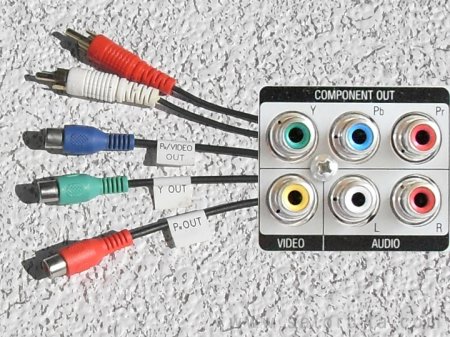

Это первый разъем высокой четкости в этом списке, и он может обеспечить подачу сигналов с разрешением до 1080i. Несмотря на использование трех проводов, это единое подключение. Название разъёма "компонентный" происходит от того что компоненты видеосигнала передают по нескольким каналам. Используется трёхкабельное соединение. Компонентный сигнал могут передавать почти все видео проигрыватели. Кабель имеет такую расцветку:
