1. Для установки мотоподвеса, необходимо установить кронштейн или мачту строго вертикально выполняя контроль по уровню
или отвесу.
Использование отвеса предпочтительней так как он точнее любого уровня и при использовании уровня из-за его погрешности,
будут сложности с попаданием в "дугу".
Если имеется уже установленая мачта или кронштейн и есть отклонение от вертикали и нет возможности его выровнять или нет
желания (как в моем случае... не захотел заново юстировать качественно настроенную классику), то необходимо изготовить
регулировочный девайс, (можно назвать стакан, втулка).
Также использование "стакана" предпочтительно в любом случае, так как с ним легче выставить более точную вертикаль
чем выставить с такой точностью кронштейн или мачту.
Как им пользоватся писать не буду, это можно легко понять по фото №4 ;).

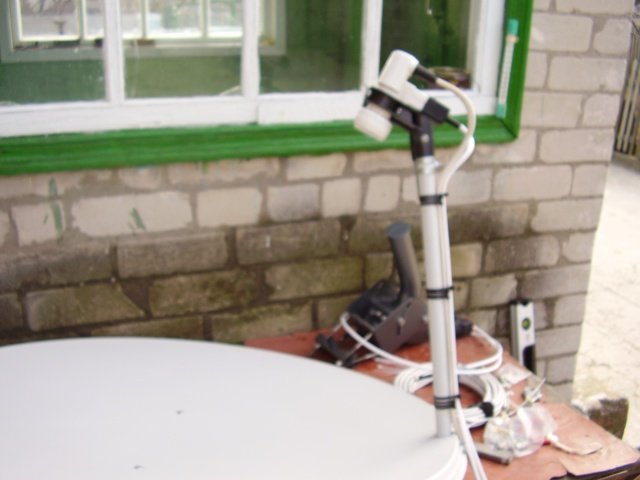

(Фото №1,2,3,4,5. Регулировочный девайс и мачта с классикой).
2. На кронштейне мотоподвеса есть шкала "LATITUDE" (это шкала географической широты места установки антенны).
Для Днепропетровска это (угол широты 48.2°), выставляем по шкале отметку 48 и крепко затягиваем.
Если это действие производить на уже собранной и установленной на кронштейн или мачту конструкции то возможно образование
перекоса, что повлечет за собой проблеммы с настройкой дуги.

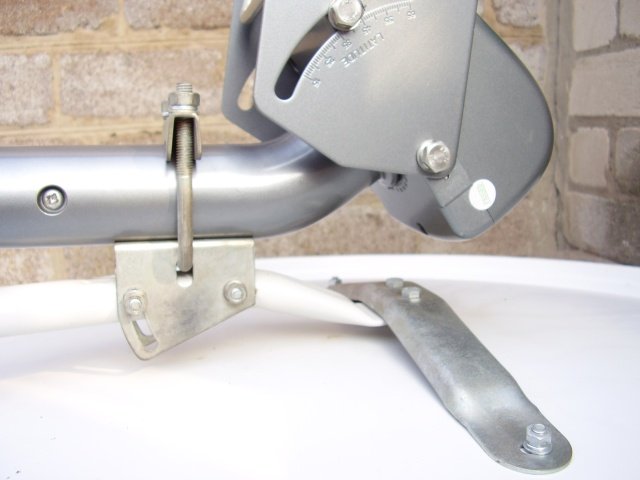

(Фото №6,7,8. Мотор и шкала "LATITUDE").
3. Устанавливаем зеркало на мотор, для этого поднимаем регулирующее крепление зеркала по максимуму к изгибу на хоботе мотора
для уменьшения нагрузки на редуктор в следствии смещения ценрта тяжести антенны по оси вала мотора и уменьшения плеча рычага
приложения силы, это должно продлить жизнь мотору.
Это для антенн харьковского производства, для антенн других производителей центр тяжести может отличатся.
Хобот мотора закрепляем в креплении антенны так чтобы мотор стоял перпендикулярно плоскости зеркала, линия по центру
хобота должна совпадать с ценром изгиба регулирующего крепления зеркала, хобот мотора при этом должен быть установленн в
нулевое положение.
При этом контролируем центровку рулеткой, от болтов мотора до обоих краев зеркала, так как попадаются экземпляры антенн
с смещенным изгибом в регулирующем креплении или не ровным сверлением отверстий под болты, которыми регулирующее крепление
соединяется с трубой несущей зеркало и держатель ковертора.
И смещение геометрического центра зеркала,относительно хобота мотора хоти на 1мм или 0.5мм повлечет за собой значительное
смещение на конце штанги "держателя конвертора", что скажется на проблеммах при работе USALS, или вобще невозможности его работы,
И прийдется отказаться от этой системы позиционирования в пользу работы только по протоколу DISEQC 1.2.
(Фото №9,10,11,12,13,14,22,23. "Хобот" мотора установенный в "регулирующее крепление" зеркала).
4. Второй конвертор круговой поляризации нужно ставить с боку, в плотную к линейному чтобы чаши облучателей соприкосались и
повернуть "хвост" кругового конвертора в сторону от линейного так чтобы его воображаемая ось проходила сквозь центр зеркала.
Настройку конвертора круговой поляризации на максимум сигнала я производил по шагам по протоколу DISEQC 1.2.
Переведя линейный конвертор в позицию (36е) по USALS и в меню переключив эту позицию с USALS на протокол DISEQC 1.2 и шагами
управляя с ресивера, двигал мотор на запад выводя антенну на максимум сигнала, при достижении максимума сигнала необходимо
внести эту позициюв память, соответствующей командой с ресивера.
Можно поставить конвертор круговой проляризации с другой стороны от линейного, настройка будет аналогична, только нужно будет
двигать мотор на восток, для достижения максимума сигнала.
Возможен вариант настройки второго конвертора вобще не прибегая к использованию управления по протоколу DISEQC 1.2, а только
используя USALS, для этого, нужно опытным путем изменить координаты этой позиции, (36е) так чтобы второй конвертор встал в
эту позицию (желательно не изменять позицию данного сателлита, а создать новый с теми же транспондерами и на нем подбирать
значения позиции)
Более подробно расписывать не буду так как эта процедура будет отличаться на разных ресиверах изза отличий в програмном
обеспечении и различии в реализации этих функций.
Я выполнил подключение DISEQC переключателя после мотора, так как пусковой ток двигателя может его сжечь если подключить
его через переключатель и подключение обоих конверторов к первому порту DISEQC 1.0-2.0, через переключатель 0/12в,
возможны и другие варианты этого подключения.

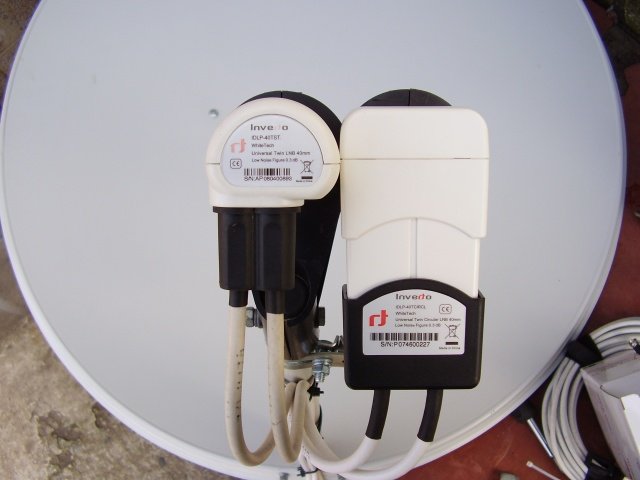

(Фото №15,16,17,18,19,20 Конверторы).
(Фото №24,25,26,27 Переключатели).
5. В настройках ресивера USALS, для того чтобы эта функция правильно работала необходимо ввести географические координаты
места где будет произведена установка, для Днепропетровска это (угол восточной долготы 35.0°) и (угол северной широты 48.2°).
6. Шкала на ресе TECNOSAT TH-7002M очень плавная и отзывчивая, реагирует на легкое нажатие руки на край зеркала, что очень
полезно для точной настройки антенны.
97% максимума сигнала на ней соответствует 99-100% по шкале на опен х-800, и более ни прикаких условиях выжать ни одного
попугая не удается не на азимутальном подвесе, не на полярном.
(Фото №28,29 Шкалы).
7. Для контроля уровней на крайних спутниках на западе и востке я выбрал два спутника "4w" и "75е" с сильным сигналом и
близкими по значению углами от вершинного (самого южного для нашего региона "36е") и по ним юстировал дугу.
Если при нажатии рукой на края антенны (вверх-вниз, влево-вправо) уровень сигнала только падает, то мотоподвес настроен
оптимально.
Если были изменения уровней сигнала при нажатиях рукой, нужно корректировать настройки на вершинном спутнике (36е),
с которого и следует начинать настройку антенны предварительно переместив хобот мотора в его позицию посредством команд
с ресивера, примерно на (1°) от отметки (0).
Гонял мотор только по USALS, (по протоколу DISEQC 1.2 лениво).
8. Кронштейн мотора сделан из толстого металла 3мм его требуется затянуть хорошо чтобы конструкцию не развернуло ветром,
при этом по середине происходит небольшая упругая деформация, в следствии чего необходимо производить контроль равномерности
затяжки стремянок крепления, штангелем, рулеткой или линейкой по всем четырем точкам, так как при неравномерной затяжке
происходит перекос и дуга смещается.
9. Изоленту использовал так как закончились запасы стяжек, правда эта марка изоленты проверенная, долго - хорошо стоит не
отклеивается и не разматывается, но будет заменена на стяжки когда они будут в наличии.
(Фото в папках "Общий вид" и "Классика").
10. Фото №11-12 позиция(90е), №13-14 позиция (36е), №15-16 позиция (30w) естественно с этого сателлита
смотреть нечего, хотя уровень приема сигнала на этот размер зеркала приличный, просто фото для примера как антенна выглядит
в этой позиции ;).
Регулировочный девайс и мачта с классикой).
Удачных вам настроек!
