Все телеприставки одобренные оператором Зеонбуд не имеют функции "Сдвиг во времени" и "Запись" неслучайно. Ведь представители Зеонбуда неоднократно заявляли о заботе об авторском праве. Как же я был удивлен появлению телеприставки Trimax TR-2012HD PVR, в которой заявлена поддержка функции "Запись". Хотя, на самом деле, все не так просто, авторы по-прежнему могут спать спокойно.
Упаковка
Коробка из картона с фотопечатью. Сверху изображение телеприставки, логотипы основных функций и используемых технологий. Так же негласным стандартом стал логотип "Т2" в оранжевом круге. Последний означает, что телеприставка одобрена компанией провайдером четырех национальных мультиплексов в Украине - Зеонбуд. С обратной стороны описание основных функций и схема подключения к телевизору.
Комплект поставки
Trimax TR-2012HD PVR.
Пуль ДУ.
Элементы питания типа ААА - 2шт.
AV-кабель SCART - RCAx3.
Блок питания (12В, 1А).
Руководство пользователя.
Не смотря на то, что вещание всех каналов на данный момент происходит в низком SD-качесте, современные телевизоры, имеющие HDMI-входы, желательно подключать с помощью HDMI-кабеля. В таком случае качество отображения главного меню можно установить равным разрешению телевизора. Поскольку в комплекте поставки HDMI-кабель отсутствует, о его покупке нужно позаботиться самостоятельно.
Внешний вид и интерфейсы
Материал корпуса - металл. Передняя панель из пластика. На передней панели с левой стороны пластиковая шторка закрывающая слот для смарт-карт и порт USB2.0. На шторке синей краской нанесен логотип "Trimax". В центре четыре семи-сегментных индикатора (две группы цифр, разделенные двоеточием). Справа индикатор режима работы, индикатор настройки, кнопки переключения каналов и электронная кнопка включения.
На дне четыре резиновые ножки, которые гарантируют устойчивость телеприставки на плоских поверхностях и обеспечивают доступ воздуха. Большая часть корпуса покрыта вентиляционными отверстиями.
На задней панели антенный вход, петлевой антенный выход, HDMI-выход, SCART-выход, разъем для подключения внешнего блока питания. Так же, как у предыдущей модели - Trimax TR-2012HD, отсутствует отдельный цифровой аудиовыход.
Примечание: Сквозной антенный выход (LOOP OUT) не предназначен для параллельного просмотра принимаемых передач на двух телевизорах. Он служит лишь для удобства подключения антенны к другому телевизору или телеприставке, без дополнительного делителя сигнала (сплитера).
Информация о производителе перестала быть секретной. На дно телеприставки наклеили этикетку с указанием названия и адресом компании производителя. Догадки подтвердились.
Пульт небольших размеров. Кнопки разной формы маленького размера. Надписи на кнопках выполнены белой краской. Расстояние между кнопками достаточное для исключения случайных нажатий. Питание пульта от двух элементов типа ААА.
Аппаратная часть
При снятии крышки внутри оказалась та же самая системная плата, как и в предыдущей модели - Trimax TR-2012HD. Базируется она на связке медиапроцессора и декодера MStar. Напомню, что данный набор чипов использовался в первых моделях приставок появившихся на украинском рынке - Strong SRT-8500 и Trimax TR-2012HD. В целом претензий к работе данного схемотехнического решения при тесте предыдущей модели у меня не было. В этой инструкции для сервисных центров по ремонту Strong SRT-8500 процессор MStar изображен схематично.
Позже в продажу поступили две приставки на базе процессора STMicroelectronics STiH251 - Thomson TH-702 и Strong SRT-8502. В качестве ВЧ-блока в них использовался новый чип - TDA18219HN, производства NXP. Если сравнить приставки первого и второго поколения, у каждого есть свои плюсы и минусы.
Чувствительность ВЧ-блока в приставках на основе MStar уступает современному интегральному ВЧ-блоку TDA18219HN из приставок второго поколения. Зато приставки на основе чипов MStar лишены детских проблем с периодическим срывом синхронизации в режиме HD1080p и могут масштабировать изображения на весь экран по ширине с сохранением пропорций, что важно для широкоформатных телевизоров с соотношением сторон 16:9.
Процессор MSD5043-102-L2 (Mstar 7816), производства MStar Semiconductor. На медиапроцессор MSD5043 установлен радиатор. Декодер MSB1230-LF, производства MStar Semiconductor. Прошивка храниться в модуле флешпамяти FL064PIF (8Мб), производства Spansion. Оперативная память SAMSUNG K4B1G1646G (128Мб). О модели и производителе ВЧ-блока можно только догадываться.
Если вы не боитесь лишиться гарантии и умеете держать в руках паяльник, то без труда найдете в сети Интернет подробную инструкцию о том, как добавить второй USB-порт на заднюю панель. Оказалось, что при заказе приставок в Шеньчжене компания Ромсат сэкономила всего лишь два резистора номиналом 5,9 Ом и непосредственно сам разъем USB-A1DO2F-0B4N. Настолько мелочный подход уже даже не удивляет.
Более подробно аппаратная часть рассмотрена в предыдущем обзоре Обзор ресивера Trimax TR-2012HD PVR: эволюция TR-2012HD.
Программное обеспечение и прием телеканалов

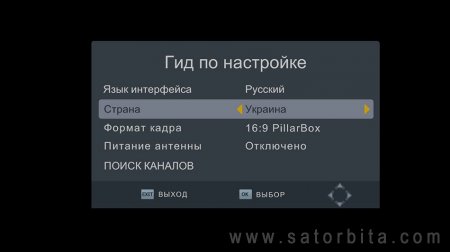

На момент написания обзора работа телеприставки проверялась на актуальной версии программного обеспечения V1.012. При первом включении на белом фоне отображается статус процесса загрузки и логотип "Trimax". Сам процесс загрузки длится около 30-ти секунд. В целом это достаточно быстро. После появляется экран первоначальной настройки, где можно выбрать язык интерфейса, параметры экрана, выполнить поиск каналов.

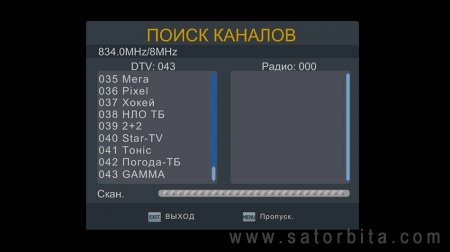

Почему-то, при выборе пункта "Поиск каналов", вместо начала автоматического поиска открывалось окно для "Ручного поиска" в котором предлагалось указать частоту канала вручную. Автоматический поиск пришлось запустить через главное меню телеприставки. В результате автоматического поиска, который длился чуть меньше четырех минут, были найдены все 32 канала Зеонбуд в формате DVB-T2 и 11 каналов в формате DVB-T.
Прием производился в городе Киев на комнатную логопериодическую антенну с шестого этажа девятиэтажного дома, расположен в пределах прямой видимости телецентра.
Внешний вид меню не отличается от предыдущей модели - Trimax TR-2012HD. А вот функций прибавилось. Как и раньше меню имеет восемь основных разделов - "Программы", "Изображение", "Поиск каналов", "Время", "Язык", "Система", "Меню CA Irdeto" и "USB".
В разделе "USB" появился пункт "PVR". В настройках можно выбрать тип выводимой на фронтальный дисплей информации (время или номер канала). Кроме того добавилась функция "Сдвига во времени" при просмотре. В "Планировщик" теперь можно добавить задание не только на "Просмотр", но и на "Запись".
Планировщик работает корректно. При старте задания приставка может выйти из спящего режима, переключиться на нужный канал и записать его при необходимости. Любые изменения списка каналов производятся через главное меню - "Редактор программ". При каждом доступе в "Редактор программ" нужно вводить пароль. Стандартный пароль - "000000". Пользователь может менять представление канала в списке, порядок каналов в списке, отметить канал как "Пропущенный" или "Заблокированный". "Пропущенные" каналы будут исключены из видимого списка каналов, а при выборе из списка "Заблокированного" канала потребуется ввести пароль.
Остановлюсь более подробно на функции "Запись". Как вы догадались эта функция доступна только при подключении USB-носителя. Поддерживаются носители с файловой системой FAT/FAT32/NTFS. При первом нажатии кнопки "Запись" в корне носителя создается папка с названием "HBPVR". Внутри папки сохраняются записи эфира в виде файлов с расширением .mts. Имя файла состоит из названия канала и даты. Расширение наводит на мысль, что это модифицированный формат MPEG-TS, так называемый транспортный поток.
Если скопировать записанные файлы на ПК и попытаться их открыть в плеере, то появится сообщение о не поддерживаемом типе файла. Таким образом, компания импортер РомСат не нарушает условия оператора Зеонбуд. Распространять запись не получится. Возможно это готовое решение, предложенное разработчиком чипсета, компанией MStar.
Медиаплеер
Основное достоинство медиаплеера в Trimax TR-2012HD PVR - это поддержка аудиокодека Dolby Digital AC-3, чего не встречалось ранее в приставках, доступных на украинском рынке. Видимо это знаковое отличие обусловлено желанием разделить телеприставки собранные на одной и той же аппаратной платформе на две ценовые категории. Поэтому, те, кто поторопился купить телеприставку эконом-класса для приема "украинской цифры", обновления программного обеспечения с поддержкой кодека Dolby Digital AC-3, не дождутся. Кодек платный.
В целом количество поддерживаемых форматов увеличилось. Удивила поддержка файлов с расширением .m2ts, .mkv, .flv, .3gp, .vob. Но заменить полноценный медиаплеер Trimax TR-2012HD PVR не сможет. Достаточно большое количество файлов с видео HD720 и HD1080 имеют звуковые дорожки формата DTS-HD и Dolby TrueHD, которые не поддерживаются приставкой. Также отсутствует поддержка видеокодека DivX, который часто использовался для сжатия видео стандартного качества. Соотношение сторон в видеоплеере изменить нельзя.
Аудиоплеер не поддерживает популярные форматы сжатия без потери качества - .flac, .ape, .wv. Кириллические теги при воспроизведении .mp3-файлов отображаются некорректно. Поддерживается режим воспроизведения аудио при просмотре фотографий. В режиме просмотра фотографий "слайд-шоу" можно менять тип перехода и время отображения фото.
Просматривать информацию о типе кодеков аудио и видео удобно на ПК при помощи бесплатной утилиты MediaInfo. Если вы не хотите испытывать судьбу, то сразу скажу, что любое видео сжатое кодеком H.264 с профилем до @4.1 и упакованное в контейнер .mp4, будет воспроизводиться на Trimax TR-2012HD PVR без проблем.
Выводы
Понравилось:
Функция записи.
Дисплей на передней панели.
Поддержка аудио-кодека Dolby Digital AC-3.
Не понравилось:
Один порт USB.
Размер пульта.
Цена.
