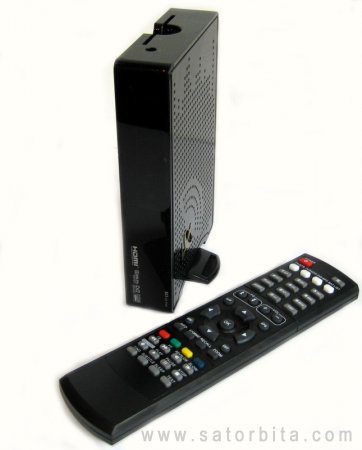

Memobox M3 - новое многофункциональное мультимедийное Full HD устройство 2012г. на двух-ядерном MIPS процессоре. Это следующее поколение новых сверминиатюрных моделей с встроенным тюнером DVB-S2 для приема и записи спутниковых HD сигналов. Новая модель имеет оригинальный миниатюрный корпус, позволяющий установить его, как в горизонтальное так и в вертикальное положение. Малые размеры позволяют расположить приемник за плоским ТВ экраном, используя выносной инфракрасный сенсор, которым устройство комплектуется.
M3 также имеет один слот для карт доступа и внешний блок питания 12В, 2А, исключающий перегрев и выход из строя девайса из-за проблем с сетью питания 220В. Новая модель комплектуется удобным пультом ДУ с множеством кнопок управления функциями медиаплеера и тюнера.
M3 имеет новое усовершенствованное ПО и меню, в котором осуществлена поддержка Wi-Fi USB модулей беспроводного соединения для Интернет-шаринга.
Встроены плагины NewCamd, MGCamd, CCcamd, а также сетевые AvatarCam, GSCam, XCam и RedCam. Для настройки шаринга также можно использовать пред установки с флешки или непосредственно с пульта по протоколу NewCamd.
Использование нового двух-ядерного 400МГц MIPS процессора значительно расширяет возможности девайса. Увеличена скорость загрузки при включении, выполнения команд и переключения каналов.
Возможности нового процессора обеспечивают мультимедийные функции, значительно превосходящие предыдущие модели подобных устройств. Теперь плеер ресивера - мультиформатный и обеспечивает проигрывание видео всех основных форматов, таких как MKV, MP4, AVI, TS и пр.
Ключевые возможности:
1. Прием цифровых спутниковых сигналов высокого HD и стандартного SD разрешения;
2. Поддержка форматов DVB-S, DVB-S2, MPEG-2 & MPEG-4;
3. Аппаратный слепой поиск в DVB-S и DVB-S2, ускоренный поиск (менее 2 мин.) и переключение каналов (не более 1сек.);
4. Операционная система Linux (с использованием MIPS);
5. Функция цифровой записи и воспроизведения через внешний носитель USB (флешка или жесткий диск HDD);
6. Поддержка контейнеров и кодеков MKV, AVI, MP4, TS и пр.
7. Цифровой выход Full HD видео через HDMI 1.3;
8. Цифровой выход аудио через HDMI 1.3;
9. Встроенные плагины CcCamd, NewCamd, Mgcamd, AvatarCam, GSCam, XCam и RedCam;
10. Поддержка Wi-Fi USB модулей для беспроводного соединения в LAN сеть;
Спецификация:
• Двухъядерный процессор MIPS 400МГц – операционная система Linux
• Полная совместимость с MPEG-4 H.264/AVC Main Profile Level 3 & High Profile Level 4.1, MPEG-2 MP@HL & MP@ML, MPEG-1 Layer I & II & III, Dolby Digital Audio(AC3);
• Поддержка DiSEqC1.0/1.1/unicable/1.2/1.3(USALS);
• Функция записи PVR на внешний USB носитель;
• Аппаратное декодирование MPEG-2 / H.264;
• Проигрывание мультимедийных файлов через USB;
• Много форматный режим: 1080p/1080i/720p/570p/576i/480p;
• Аналоговый выход аудио: Jack/RCA стерео (L+R);
• Цифровой выход аудио через HDMI;
• Композитный выход видео: (RCA);
• Цифровой выход видео: (HDMI 1.3);
• Обновление ПО через порты USB2.0 и RS-232;
• 1 встроенный картоприемник (CA);
• Интерфейс Ethernet (LAN 10/100Mbit);
• Поддержка Wi-Fi LAN USB адапторов;
• Размеры упаковки: 250х195х90мм.
• Размеры ресивера: 160х115х30мм.
• Вес с упаковкой: 1,2кг.
Данная модель имеет встроенный Full HD тюнер c поддержкой DVB-S2 формата для приема и записи спутниковых HD сигналов. Это расширяет его функционал до спутникового Full HD приемника и Цифрового рекордера спутниковых каналов! Что позволяет просматривать спутниковые каналы любого формата, в том числе и в высоком разрешении (HDTV), конечно же при наличии соответствующей спутниковой антенны. Устройство имеет специальный слот для специальной официальной смарт-карты, предназначенной для просмотра кодированных каналов. А также очень широкие возможности "хитрого" просмотра кодированных каналов без карты доступа.
При этом Memobox M3 позволяет выводить всю информацию о спутниковом канале, все параметры сигнала: уровень, качество, формат, кодировку и многие другие.
Есть возможность посмотреть программу любого канала с помощью встроенного телегида EPG, и записать ее по таймеру.
Структура меню встроенного спутникового тюнера достаточно разветвленная и позволяет осуществлять настройку тюнера на любые спутники и каналы. Есть встроенный редактор каналов. В системных настройках "Видео" мы видим уже установки Full HD формата 1080p 50Гц для PAL и 60Гц для NTSC.
Memobox M3 имеет Ethernet порт, но здесь он предназначен не для просмотра контента, как у других сетевых плееров, а для соединения в интернет для активации функции Интернет-шаринга. Это позволяет просматривать и записывать кодированные спутниковые каналы без карты доступа. Одно из отличительных особенностей данного устройства является поддержка Wi-Fi USB модулей беспроводного соединения для Интернет-шаринга.
Картридер (в том числе и CONAX) расположен сбоку, а при вертикальной установке - сверху. Эта модель имеет внешний блок питания 12В, 2А при необходимости может быть подключен на кемпинге или в палатке к автомобильному аккумулятору.
Ресивер имеет удобный высококачественный пульт ДУ с множеством кнопок управления.
Включение функций "ХИТРОГО ПРОСМОТРА"
Для включения функции эмулятора и шаринга необходимо в главном меню стать на пункт "Сетевые настройки" и нажать на пульте 6666. После этого добавляется пункт "Camds Setup".
Memobox M3 имеет широкие возможности раскодирования каналов спутникового ТВ, не только с помощью Интернет-шаринга (различных плагинов и т.д.), но и ключей эмулятора кодировок и пр. А также возможность установки конфигураторов для разных видов смарт-карт, различных типов кодирования.
M3 можно соединять с компом по сетке, чтобы ввести данные шаринга, есть специальная программа - сетевой менеджер. А также можно с помощью флешки скинуть в MgCamd файлы настройки шаринга "newcamd.list" и файлы точных настроек "replace.list" и "ignore.list".
Также есть возможность прописывать "cccam.cfg" "cccam.prio" в CCcamd. Кроме всего прочего еще аналогично скидываются с флешки на ресивер BISS ключи "constant.tw", "SoftCam.key, а также плагин-конфигуратор смарт карты "smartcard.conf" Причем все файлы, включая также и все файлы настроек и сам дамп прошивки можно сохранять обратно с ресивера на флешку!
Настройка спутников и сканирование каналов
В этой части статьи мы увидим, как сделать первоначальную настройку спутников и сканирование каналов.
В главном меню ресивера необходимо выбрать пункт "Установка", затем пункт "Список Спутников".
Перед нами откроется таблица, где нам необходимо отметить необходимые нам спутники - те на которые настроены Ваши тарелки.
Настройки DiSEqC каждого спутника можно изменить, зайдя в меню редактирования нажатием красной кнопки.
После необходимых настроек нажимаем кнопку 5 для запуска мультиспутникового поиска, выбираем необходимые опции поиска (сетевой поиск или поиск согласно имеющихся транспондеров, "слепой" и т.д.).
Запускаем поиск и наблюдаем как ресивер сканирует каналы, и в конечном итоге добавит их в общий список.
При выходе ресивер спросит сохранить ли найденные каналы, отвечаем нажатием кнопки Да.
Обновление ПО или восстановление имиджа
1. Скачиваем свежую версию ПО на USB флешку, например M3_3601HD_CMT_120820071A.rar и разархивируем ее в корневой каталог флешки.
На флеши должен появиться файл: MEMOBOX_3601HD_CMT_120820071A.abs (файлы с расширением .abs предназначены для обновления программного обеспечения ресиверов с процессорами ALI).
2. Вставляем флешку в USB гнездо ресивера (на короткое время должна появиться надпись "USB disk A connected", и нажимаем кнопку MENU.
Выбираем нижний пункт слева "Инструменты", далее "Обновление через USB". В графе "Режим обновления" должен быть выбран пункт Image файл(*.abs)
В графе "Файл обновления" выбираем наш скаченный файл MEMOBOX_3601HD_CMT_120820071A.abs и нажимаем пункт "Начать".
Внимательно читаем предупреждающую табличку, если хотим продолжить нажимаем ОК.
Внимание! Ни в коем случае не отключайте ресивер от сети во время процесса обновления!
3. Ресивер перегрузиться, и запуститься с обновленной версией ПО.
Обновление и редактирование BISS ключей.
Для добавления BISS ключей можно воспользоваться двумя методами:
1.Обновить файл ключей constant.cw в эмуляторе CCcam с флешки (готовый файл ключей с основным набором ключей вы можете скачать с нашего сайта тут)
Для этого скаченный файл constant.cw необходимо поместить на флешку в корневой каталог и зайти в пункт "Инструменты" в главном меню, там выбрать
"Обновление через USB". В этом пункте выбираем "Режим обновления" - Misc Files, далее Select & Upgrade.
В появившемся списке отметить costant.cw зеленой кнопкой, затем нажимаем желтую кнопку "Upgrade".
Обновление будет быстрым, около секунды, после этого необходимо перегрузить ресивер (выключить-включить).
Добавление BISS ключей вручную.
2.Добавить ключи вручную в эмуляторе CCcam.
Для этого необходимо зайти в пункт "Сетевые настройки" в главном меню, там выбрать "Camds setup",
далее заходим CCCam Plug установки - Конфигурационные файлы, выбираем constant.cw и нажимаем зеленую кнопку Добавить.
«CAID» – 2600 (кодировка BISS)
«ProvID» – не заполняется
«SID» - ID провайдера канала
«PMT PID» - не заполняется
«ECM PID» – 1FFF
«EVEN CW» – непосредственно сам ключ BISS
«ODD CW» - непосредственно сам ключ BISS
Подтвердить ключ нажатием желтой кнопки.
Схема заполнения ключей BISS в этом ресивере такая:
2600:000000:0000:0000:1FFF::11 22 33 44 55 66 77 88 11 22 33 44 55 66 77 88
CAID___ProvID____SID_PMT PID_ECM PID___________________EVEN CW__________________ODD CW
«CAID» – 2600 (кодировка BISS)
«ProvID» – не заполняется
«SID» - ID провайдера канала
«PMT PID» - не заполняется
«ECM PID» – 1FFF
«EVEN CW» – непосредственно сам ключ BISS
«ODD CW» - непосредственно сам ключ BISS
Обновление softcam.key
Для добавления файла ключей на остальные кодировки файл softcam.key необходимо поместить на флешку, в корневой каталог и зайти в пункт "Инструменты" в главном меню, там выбрать "Обновление через USB". В этом пункте выбираем "Режим обновления" - Misc Files, далее Select & Upgrade.
В появившемся списке отметить softcam.key зеленой кнопкой, затем нажимаем желтую кнопку "Upgrade". Обновление будет быстрым, около секунды, после этого необходимо перегрузить ресивер (выключить-включить).
