Самым распространенным дефектом, непреднамеренно заложенным в конструкцию производителями пультов, является плохой контакт "плюсовой" и "минусовой" клемм с источником электропитания. Выполненные из не совсем подходящего для таких устройств сплава, они легко гнутся и теряют былую упругость в эксплуатации (особенно по истечению гарантийного срока). Нарушение пружинистости этих клемм можно устранить быстро и навсегда, проложив между ними и торцом платы не жесткую резину (например, канцелярский ластик), которая надежно прижмет контакты к элементам питания.
Вторым по распространенности дефектом ПДУ является ухудшение контакта графитовых печатных элементов платы с токопроводящей резиной, прижимаемой к ним кнопками управления. Причина - попавший между кнопками и контактами платы жир, снижение качества самой резины, из которой через 2 - 3 года работы выделяется в результате химической реакции маслообразное вещество. Покрывая печатную плату, оно мешает контактам.
Еще одна распространенная неисправность, когда самые ходовые кнопки перестают работать, или работают, но только при усиленном нажиме. Это изнашивается токопроводящее покрытие контактов резиновой основы. Резиновые контакты под кнопками физически изнашиваются, теряя токопроводность. Подвержены износу и графитовые элементы печатной платы. В таких случаях нужно заменить резину с кнопками на новые (они продаются на радиорынках). Состоит этот ремкомплект из маленьких токопроводящих кружочков и клея, которые Вам нужно будет приклеить поверх старых, износившихся токопроводящих контактов на резиновой основе.
А печатную плату необходимо аккуратно очистить от выделившейся вязкой жидкости сухой мягкой тряпочкой. Графитовые контакты легко восстановить с помощью "мягкого" канцелярского карандаша.
Но - внимание! Вопреки распространенной у радиолюбителей практике, ни в коем случае нельзя протирать графитовые контакты на печатной плате спиртом, одеколоном (а тем более растворителями). От алкогольсодержащих веществ и растворителей графит разрушается.
Убедиться в том, что плата ПДУ исправна, можно следующим образом. Собрав пульт в корпусе, не стоит спешить с укладыванием на предназначенное ему место резинового коврика с кнопками. А вот источник питания следует вставить. Затем мини-указкой, скрученной из фольги, необходимо попеременно (через отверстия для кнопок) дотронуться до всех графитовых контактов на печатной плате.
Если телевизор нормально реагирует на команды с пульта, значит, плата последнего исправна, а менять нужно только резину с кнопками.
Если реакции нет, то причиной отказа пульта может быть отпайка инфракрасных излучателей, конденсаторов, кварцевых резонаторов или микротрещин на самой плате в результате падения и ударов.
Бывает, что купить новую резину не удается. Однако отчаиваться не стоит - надо восстановить старую. Нужно отделить от всех кнопок на обратной стороне резинового коврика контактные пластины черного цвета. Затем любым клеем для резины приклеить на освободившиеся места новые. Найти работоспособные контактные пластины можно во многих, признанных по другим причинам непригодными для эксплуатации, старых электронных устройствах: калькуляторах, кнопочных телефонах и т.п.
Контактные пластины из токопроводящей резины аккуратно снимают, обрезают острым лезвием или скальпелем до необходимого диаметра и наклеивают затем на резиновый коврик ПДУ. Учитывая, что "донорские" пластины могут иметь разные габариты, с них срезают лезвием лишнее, добиваясь, чтобы толщина пластин не превышала 1 мм (иначе кнопки ПДУ будут постоянно "нажатыми").
Другие способы ремонта
Для начала пульт надо разобрать. Несмотря на различные размеры и внешний вид, все пульты в сущности устроены одинаково.
Вынимаем батарейки и заодно смотрим в батарейном отсеке крепежные винты, которые могут находиться под заводскими наклейками. Проведите с усилием по наклейке отверткой, если она продавится, значит, под ней находится винт.
Корпус пульта состоит из двух половинок, соединяющихся между собой либо винтами, либо на защелка, либо с использованием обоих способов. Попытайтесь тонким ножом аккуратно разъединить половинки пульта.
Кончик ножа аккуратно просовываем в щель между половинками корпуса и пытаемся раздвинуть их до появления щелчка. Щелчок говорит о том, что одна из защелок открылась. Здесь важно найти и отщелкнуть первую защелку, остальные пойдут легко. Старайтесь делать все аккуратно, чтобы не сломать защелки, а если даже одну-две сломаете, не беда, пульт от этого хуже закрываться не будет: проверено. Еще его можно разъединить двумя тонкими отвертками, или совместить нож и отвертку, кому как удобно.
Если Вы разбираете пульт первый раз, то предпочтительнее работать ножом и отверткой. Вначале кончик отвертки подсовываете в щель, между половинками корпуса и, медленно, продвигая отвертку вдоль корпуса, ищите первую защелку. Как только Вы ее нашли, отщелкиваете, но отвертку оставляете воткнутой возле защелки, и уже далее продолжаете работать кончиком ножа. Когда ножом дойдете к следующей защелке, можно вставить вторую отвертку и продолжать движение кончиком ножа, или продолжить движение первой отверткой. Одним словом делайте так, как Вам будет удобнее.
Когда приоткрылась, например, левая половинка, аккуратно, не вынимая нож, двигаете его вдоль корпуса, отщелкивая защелки, пока пульт полностью не раскроется. Аккуратно вынимаем плату и резиновую основу с кнопками. Обратите внимание на батарейный отсек. Там есть пазы, в которые вставляются пружинные контакты, поэтому перед тем как вытащить плату запомните, как они стоят в пазах, чтобы при сборке не возникло вопросов.
Если внимательно посмотреть на плату со стороны дорожек и на резиновую основу со стороны контактов, то можно увидеть, что они местами как бы намазаны густым слоем клейкой массы. Это жир. Из-за этого жирового слоя получается плохой контакт между графическим покрытием платы и контактами резиновой основы, вот поэтому приходится давить на кнопки с силой, чтобы пульт выполнял наши команды.
Берете губку для мытья посуды, намыливаете мылом, и счищаете жир с платы, резиновой основы и половинок корпуса пульта. Затем мыльную пену смываете под проточной теплой водой. Смывайте жир только мыльной пеной и ни чем другим.
Теперь все элементы необходимо протереть насухо и дополнительно просушить феном, или минут на тридцать положить на горячий змеевик в ванной комнате через тонкий слой материи.
Собираете «маленького друга» и сидя в кресле, переключая каналы, радуетесь его работой, а заодно и своей. Как правило, после такой профилактики пульт начинает работать как новый.
Если не помогло переходим к плану Б
Протрите печатную плату и резиновый “коврик” спиртом с помощью ватных палочек (не очень сильно - чтоб не стереть контактное покрытие). Бензин и ацетон здесь лучше не применять.
Возьмите кусочек тонкой фольги (от обертки конфет, шоколада, для приготовления пищи), ножницы и суперклей. Из фольги нарежьте маленькие квадратики по размеру контактных площадок резинового “коврика”. Как вариант: вместо фольги использовать фольгированую бумагу, например от сигарет. Кстати я ее пробовал применять, хватило где-то на полгода. Посмотрим насколько хватит фольги.
Суперклей и квадратики из фольги
С помощью клея аккуратно наклейте на контактные площадки “коврика” кусочки фольги. Должно получиться как-то вот так.
Дайте высохнуть клею и соберите пульт. Все должно работать.
Видео инструкция по ремонту пульта данным способом
Этот метод ремонта пульта ДУ, что называется в лоб.
Существуют и более изысканные способы, как например способ ремонта дистанционного пульта управления:
“В стеклянную бутылочку помещается одна объемная часть силиконового клея (много не нужно, поскольку раствор нельзя хранить долго, а для пульта достаточно нескольких капель). Затем добавляется примерно две объемные части бензина, сосуд сразу же закрывается и сильно встряхивается. Силиконовый клей должен полностью смешаться с бензином, образуя однородную молочнообразную массу. После этого в смесь добавляется от одной до двух объемных частей графитового порошка, и она снова сильно встряхивается. Если раствор получился слишком плотным, его можно снова разбавить бензином.
“Старые” контактные площадки резинового коврика зачищаются чернильным (красным) ластиком или мелкой наждачкой, остатки грязи и жира удаляются спиртом (бензин здесь использовать нельзя!).
Теперь возьмите одноразовым шприцем немного приготовленного раствора, подберите на листе бумаги оптимальную дозировку и после этого нанесите на проводящую поверхность капельку раствора. Вследствие поверхностного натяжения должно возникнуть маленькое, но хорошо заметное вздутие. После схватывания раствора оно исчезает. Если что-то идет не так, можно еще вмешаться в процесс, используя хлопчатобумажный платок.
Схватывание раствора продолжается около 24 часов. В течение этого времени резиновый коврик должен быть неподвижен.”
Так же хорошо зарекомендовал себя этот способ
Берем старую клавиатуру от компа, берем металлическую трубку, оттачиваем края до остроты и выбиваем на пленке отверстия с пятачками - ни одного повтора за три года. Клеим их на контактные площадки “коврика” пульта с помощью подходящего клея.
Еще пара способов от народных умельцев
Способ 1
берем медную проволоку размер 0.2-0.4 плющим её с помощь молотка и головки от трещотки (ну гаечный ключ) с интервалом примерно 1 см , должно получится типо что-то такое, схематическое обозначение (————- Это проволока , «О» это место расплющивание ) (—-О—-О—-О—-О —-О—-О—-О——О—-О—-О——О) ,
отрезаем элемент (—–О) , левый конец элемента втыкаем в кнопку можно рядом с кнопкой, нагибаем у элемента(—–О) расплющенную часть над токопроводящий резиной
Способ 2
шлейф от FDD или HDD
Берем не нужный шлейф от FDD или HDD вытаскиваем оттуда контакты , дальше понятно.
вариант второй более заманчивый, можно попытаться сделать типа гарпуна, чтобы контакт не вылетал. Аккуратно выбирайте размер чтобы не уколоть палец. см фото.
кстати, работает, на мой взгляд намного четче.
Для тех кто дружит с паяльником
Если все вышеперечисленные методы не помогли можно попробовать дополнительно пройтись паяльником по его электронным компонентам, чтобы устранить возможные непропаи, особенно это касается пружинных контактов для батареек.
Хорошо облуженным жалом паяльника, со стороны печатных проводников, прикасаетесь к месту пайки вывода радиодетали, и как только олово начнет плавиться, убираете жало паяльника. Не пропаивайте только выводы микросхемы, можете перегреть ее или замкнуть выводы и дорожки припоем. Обычно микросхемы выходят из строя редко. Но если так случилось, что необходимо пропаять микросхему, будьте предельно аккуратны, а в конце обязательно проверьте выводы и дорожки, чтобы между ними не остались капли припоя.
Вот теперь с полной уверенностью можно сказать, что отремонтированный Вами пульт дистанционного управления проработает еще долго. Таким образом реанимируются практически все ПДУ.
Вторым по распространенности дефектом ПДУ является ухудшение контакта графитовых печатных элементов платы с токопроводящей резиной, прижимаемой к ним кнопками управления. Причина - попавший между кнопками и контактами платы жир, снижение качества самой резины, из которой через 2 - 3 года работы выделяется в результате химической реакции маслообразное вещество. Покрывая печатную плату, оно мешает контактам.
Еще одна распространенная неисправность, когда самые ходовые кнопки перестают работать, или работают, но только при усиленном нажиме. Это изнашивается токопроводящее покрытие контактов резиновой основы. Резиновые контакты под кнопками физически изнашиваются, теряя токопроводность. Подвержены износу и графитовые элементы печатной платы. В таких случаях нужно заменить резину с кнопками на новые (они продаются на радиорынках). Состоит этот ремкомплект из маленьких токопроводящих кружочков и клея, которые Вам нужно будет приклеить поверх старых, износившихся токопроводящих контактов на резиновой основе.
А печатную плату необходимо аккуратно очистить от выделившейся вязкой жидкости сухой мягкой тряпочкой. Графитовые контакты легко восстановить с помощью "мягкого" канцелярского карандаша.
Но - внимание! Вопреки распространенной у радиолюбителей практике, ни в коем случае нельзя протирать графитовые контакты на печатной плате спиртом, одеколоном (а тем более растворителями). От алкогольсодержащих веществ и растворителей графит разрушается.
Убедиться в том, что плата ПДУ исправна, можно следующим образом. Собрав пульт в корпусе, не стоит спешить с укладыванием на предназначенное ему место резинового коврика с кнопками. А вот источник питания следует вставить. Затем мини-указкой, скрученной из фольги, необходимо попеременно (через отверстия для кнопок) дотронуться до всех графитовых контактов на печатной плате.
Если телевизор нормально реагирует на команды с пульта, значит, плата последнего исправна, а менять нужно только резину с кнопками.
Если реакции нет, то причиной отказа пульта может быть отпайка инфракрасных излучателей, конденсаторов, кварцевых резонаторов или микротрещин на самой плате в результате падения и ударов.
Бывает, что купить новую резину не удается. Однако отчаиваться не стоит - надо восстановить старую. Нужно отделить от всех кнопок на обратной стороне резинового коврика контактные пластины черного цвета. Затем любым клеем для резины приклеить на освободившиеся места новые. Найти работоспособные контактные пластины можно во многих, признанных по другим причинам непригодными для эксплуатации, старых электронных устройствах: калькуляторах, кнопочных телефонах и т.п.
Контактные пластины из токопроводящей резины аккуратно снимают, обрезают острым лезвием или скальпелем до необходимого диаметра и наклеивают затем на резиновый коврик ПДУ. Учитывая, что "донорские" пластины могут иметь разные габариты, с них срезают лезвием лишнее, добиваясь, чтобы толщина пластин не превышала 1 мм (иначе кнопки ПДУ будут постоянно "нажатыми").
Схема пульта дистанционного управления в сборе.
1 - лицевая часть корпуса; 2 - кнопка; 3 - резиновый коврик; 4 - контактная пластина из токопроводящей резины (в отремонтированном варианте может быть "контактная" фольга от сигарет); 5 - печатная плата с токопроводящими элементами схемы; 6 - тыльная часть корпуса; 7 - гальванический элемент; 8 - крышка отсека электропитания; 9 - винт; количество деталей 2, 4, 7 и 9 - в зависимости от конкретного типа устройства
Другие способы ремонта
Для начала пульт надо разобрать. Несмотря на различные размеры и внешний вид, все пульты в сущности устроены одинаково.
Вынимаем батарейки и заодно смотрим в батарейном отсеке крепежные винты, которые могут находиться под заводскими наклейками. Проведите с усилием по наклейке отверткой, если она продавится, значит, под ней находится винт.
Корпус пульта состоит из двух половинок, соединяющихся между собой либо винтами, либо на защелка, либо с использованием обоих способов. Попытайтесь тонким ножом аккуратно разъединить половинки пульта.
Кончик ножа аккуратно просовываем в щель между половинками корпуса и пытаемся раздвинуть их до появления щелчка. Щелчок говорит о том, что одна из защелок открылась. Здесь важно найти и отщелкнуть первую защелку, остальные пойдут легко. Старайтесь делать все аккуратно, чтобы не сломать защелки, а если даже одну-две сломаете, не беда, пульт от этого хуже закрываться не будет: проверено. Еще его можно разъединить двумя тонкими отвертками, или совместить нож и отвертку, кому как удобно.
Если Вы разбираете пульт первый раз, то предпочтительнее работать ножом и отверткой. Вначале кончик отвертки подсовываете в щель, между половинками корпуса и, медленно, продвигая отвертку вдоль корпуса, ищите первую защелку. Как только Вы ее нашли, отщелкиваете, но отвертку оставляете воткнутой возле защелки, и уже далее продолжаете работать кончиком ножа. Когда ножом дойдете к следующей защелке, можно вставить вторую отвертку и продолжать движение кончиком ножа, или продолжить движение первой отверткой. Одним словом делайте так, как Вам будет удобнее.
Когда приоткрылась, например, левая половинка, аккуратно, не вынимая нож, двигаете его вдоль корпуса, отщелкивая защелки, пока пульт полностью не раскроется. Аккуратно вынимаем плату и резиновую основу с кнопками. Обратите внимание на батарейный отсек. Там есть пазы, в которые вставляются пружинные контакты, поэтому перед тем как вытащить плату запомните, как они стоят в пазах, чтобы при сборке не возникло вопросов.
Если внимательно посмотреть на плату со стороны дорожек и на резиновую основу со стороны контактов, то можно увидеть, что они местами как бы намазаны густым слоем клейкой массы. Это жир. Из-за этого жирового слоя получается плохой контакт между графическим покрытием платы и контактами резиновой основы, вот поэтому приходится давить на кнопки с силой, чтобы пульт выполнял наши команды.
Берете губку для мытья посуды, намыливаете мылом, и счищаете жир с платы, резиновой основы и половинок корпуса пульта. Затем мыльную пену смываете под проточной теплой водой. Смывайте жир только мыльной пеной и ни чем другим.
Теперь все элементы необходимо протереть насухо и дополнительно просушить феном, или минут на тридцать положить на горячий змеевик в ванной комнате через тонкий слой материи.
Собираете «маленького друга» и сидя в кресле, переключая каналы, радуетесь его работой, а заодно и своей. Как правило, после такой профилактики пульт начинает работать как новый.
Если не помогло переходим к плану Б
Протрите печатную плату и резиновый “коврик” спиртом с помощью ватных палочек (не очень сильно - чтоб не стереть контактное покрытие). Бензин и ацетон здесь лучше не применять.
Возьмите кусочек тонкой фольги (от обертки конфет, шоколада, для приготовления пищи), ножницы и суперклей. Из фольги нарежьте маленькие квадратики по размеру контактных площадок резинового “коврика”. Как вариант: вместо фольги использовать фольгированую бумагу, например от сигарет. Кстати я ее пробовал применять, хватило где-то на полгода. Посмотрим насколько хватит фольги.
Суперклей и квадратики из фольги
С помощью клея аккуратно наклейте на контактные площадки “коврика” кусочки фольги. Должно получиться как-то вот так.
Дайте высохнуть клею и соберите пульт. Все должно работать.
Видео инструкция по ремонту пульта данным способом
Этот метод ремонта пульта ДУ, что называется в лоб.
Существуют и более изысканные способы, как например способ ремонта дистанционного пульта управления:
“В стеклянную бутылочку помещается одна объемная часть силиконового клея (много не нужно, поскольку раствор нельзя хранить долго, а для пульта достаточно нескольких капель). Затем добавляется примерно две объемные части бензина, сосуд сразу же закрывается и сильно встряхивается. Силиконовый клей должен полностью смешаться с бензином, образуя однородную молочнообразную массу. После этого в смесь добавляется от одной до двух объемных частей графитового порошка, и она снова сильно встряхивается. Если раствор получился слишком плотным, его можно снова разбавить бензином.
“Старые” контактные площадки резинового коврика зачищаются чернильным (красным) ластиком или мелкой наждачкой, остатки грязи и жира удаляются спиртом (бензин здесь использовать нельзя!).
Теперь возьмите одноразовым шприцем немного приготовленного раствора, подберите на листе бумаги оптимальную дозировку и после этого нанесите на проводящую поверхность капельку раствора. Вследствие поверхностного натяжения должно возникнуть маленькое, но хорошо заметное вздутие. После схватывания раствора оно исчезает. Если что-то идет не так, можно еще вмешаться в процесс, используя хлопчатобумажный платок.
Схватывание раствора продолжается около 24 часов. В течение этого времени резиновый коврик должен быть неподвижен.”
Так же хорошо зарекомендовал себя этот способ
Берем старую клавиатуру от компа, берем металлическую трубку, оттачиваем края до остроты и выбиваем на пленке отверстия с пятачками - ни одного повтора за три года. Клеим их на контактные площадки “коврика” пульта с помощью подходящего клея.
Еще пара способов от народных умельцев
Что Нужно:
Способ 1
Медная проволока
Молоток
Кусачки
Пинцет
Молоток
Кусачки
Пинцет

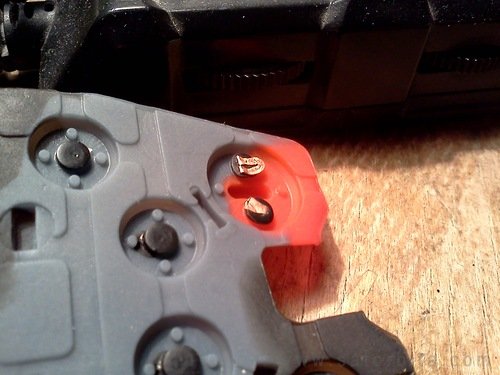

берем медную проволоку размер 0.2-0.4 плющим её с помощь молотка и головки от трещотки (ну гаечный ключ) с интервалом примерно 1 см , должно получится типо что-то такое, схематическое обозначение (————- Это проволока , «О» это место расплющивание ) (—-О—-О—-О—-О —-О—-О—-О——О—-О—-О——О) ,
отрезаем элемент (—–О) , левый конец элемента втыкаем в кнопку можно рядом с кнопкой, нагибаем у элемента(—–О) расплющенную часть над токопроводящий резиной
Способ 2
шлейф от FDD или HDD
Берем не нужный шлейф от FDD или HDD вытаскиваем оттуда контакты , дальше понятно.
вариант второй более заманчивый, можно попытаться сделать типа гарпуна, чтобы контакт не вылетал. Аккуратно выбирайте размер чтобы не уколоть палец. см фото.
кстати, работает, на мой взгляд намного четче.
Для тех кто дружит с паяльником
Если все вышеперечисленные методы не помогли можно попробовать дополнительно пройтись паяльником по его электронным компонентам, чтобы устранить возможные непропаи, особенно это касается пружинных контактов для батареек.
Хорошо облуженным жалом паяльника, со стороны печатных проводников, прикасаетесь к месту пайки вывода радиодетали, и как только олово начнет плавиться, убираете жало паяльника. Не пропаивайте только выводы микросхемы, можете перегреть ее или замкнуть выводы и дорожки припоем. Обычно микросхемы выходят из строя редко. Но если так случилось, что необходимо пропаять микросхему, будьте предельно аккуратны, а в конце обязательно проверьте выводы и дорожки, чтобы между ними не остались капли припоя.
Вот теперь с полной уверенностью можно сказать, что отремонтированный Вами пульт дистанционного управления проработает еще долго. Таким образом реанимируются практически все ПДУ.
