Внимание!!!
Если после настройки и сканирования каналов, переключение между спутниками происходит с задержкой в несколько минут, то следует сменить DiSEqC-режим – ставим протокол «1.1»
Рассмотрим распространенный вариант подключения конвертеров к тюнеру с использованием обычного четырехпортового DiSEqC-переключателя.
Как правило, в этом случае используют т.н. мультифид. Т.е. расположение на одной антенне нескольких конвертеров сразу для приема близкостоящих спутников. Хотя, возможно применение и нескольких антенн.
Для примера возьмем популярный вариант:
1 тарелка – конвертер с круговой поляризацией – смотрит на 36Е (НТВ+)
2 тарелка – мультифид из трех конвертеров – конвертеры принимают: Sirius 5Е, Hot Bird 13E, Amos 4W.
Конвертеры подключены к дисек-переключателю так:
1 вход (АА) – 36Е (НТВ+)
2 вход (АВ) – 13Е (Hot Bird)
3 вход (ВА) – 5Е (Sirius)
4 вход (ВВ) – 4W (Amos)
Начинаем настройку спутников.
Нажимаем Меню – Настройка – Поиск сервисов – Настройка тюнера.
Получаем окно выбора тюнера. Т.к. в дриме800 тюнер один, то выбирать не приходится. Жмем ОК.
- в первой строчке «Режим конфигурации» ставим – «расширенный». (перебор значений – кнопками влево/вправо пульта ДУ)
- во второй строке «Спутник» находим наш спутник – "EutelsatSesat/W4 (36.0E)"
- в третьей строке «Режим напряжения» - оставляем «Поляризация»
- в четвертой строке «Тоновый режим» - оставляем «Диапазон»
- в пятой строке «LNB» ставим – «LNB1»
- в шестой строке DiSEqC-режим – ставим протокол «1.0»
- в седьмой строке Тоновый сигнал – «никакой»
- в восьмой строке «Команда переключения DiSEqC» - «АА» (привязываем первый вход Дисека)
- в девятой строке «Быстрый DiSEqC» - «нет»
- в десятой строке «Последовательность повторения» - «нет»
- в одиннадцатой строке «Последовательность команд» - оставляем «committed, toneburst»
- в двенадцатой строке «LOF» - ставим «определены пользователем», если используется конвертер с круговой (circular) поляризацией.
В следующих трех строчках прописываем параметры для кругового конвертера
- LOF/L - 10750
- LOF/L - 10750
- гетеродин – 10750
В двух последних строчках прописываем:
- «Повышенное напряжение» - «да», если кабель до LNB достаточно длинный. Установка этой опции дает добавку примерно в 0.5 вольта.
- Priority – «Автоматически»
Далее настраиваем остальные три спутника.
Поднимаемся вверх на вторую строчку и стрелками вправо/влево выбираем следующий спутник HotBird 13E
В следующих строках прописываем:
- в третьей строке «Режим напряжения» - оставляем «Поляризация»
- в четвертой строке «Тоновый режим» - оставляем «Диапазон»
- в пятой строке «LNB» ставим – «LNB2»
- в шестой строке DiSEqC-режим – ставим протокол «1.0»
- в седьмой строке Тоновый сигнал – «никакой»
- в восьмой строке «Команда переключения DiSEqC» - «АВ» (привязываем второй вход Дисека)
- в девятой строке «Быстрый DiSEqC» - «нет»
- в десятой строке «Последовательность повторения» - «нет»
- в одиннадцатой строке «Последовательность команд» - оставляем «committed, toneburst»
- в двенадцатой строке «LOF» - оставляем «Универсальный-LNB»
В двух последних строчках прописываем:
- «Повышенное напряжение» - «да», если кабель до LNB достаточно длинный. Установка этой опции дает добавку примерно в 0.5 вольта.
- Priority – «Автоматически»
Все, второй спутник настроен.
Поднимаемся снова на вторую строчку, стрелками влево/вправо выбираем следующий спутник – Сириус 5Е.
Заполняем строки аналогично предыдущему, только в
- в восьмой строке «Команда переключения DiSEqC» - «ВА» (привязываем третий вход Дисека)
Наконец, прописываем четвертый, последний спутник Амос (4W).
Нажимаем «ОК» и «EXIT» и попадаем в главное окно «Поиска сервисов».
Можно переходить к сканированию сервисов.

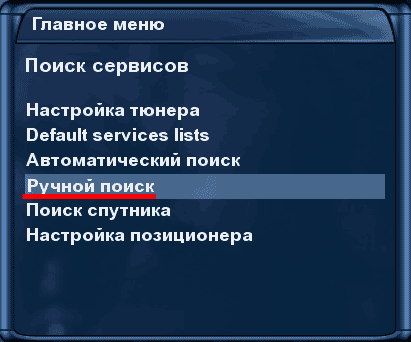

В главном окне «Поиска сервисов» выбираем пункт «Ручной поиск»
Последовательно сканируем наши четыре спутника.
Выбираем в строках:
- «Тип сканирования» - «Одиночный спутник»
- «Спутник» - ставим наш спутник «EutelsatSesat/W4 (36.0E)» (или другой, нужный при сканировании)
- «Поиск сети» - «нет»
- «Очистить перед сканированием» - «да» (эта опция очищает список каналов с этого спутника перед сканированием. Рекомендуется ставить «да» перед повторным сканированием спутника)
- «Only Free Scan» - «нет» - сканировать только FTA-каналы (не кодированные)
Для начала сканирования нажимаем «ОК» и дожидаемся надписи «Сканирование завершено. Найдено ххх сервисов».
Все готово. Теперь можно идти в список каналов и начинать сортировать наше богатство.
Внимание!!!
Если после настройки и сканирования каналов, переключение между спутниками происходит с задержкой в несколько минут, то следует сменить DiSEqC-режим – ставим протокол «1.1»
Если после настройки и сканирования каналов, переключение между спутниками происходит с задержкой в несколько минут, то следует сменить DiSEqC-режим – ставим протокол «1.1»
Рассмотрим распространенный вариант подключения конвертеров к тюнеру с использованием обычного четырехпортового DiSEqC-переключателя.
Как правило, в этом случае используют т.н. мультифид. Т.е. расположение на одной антенне нескольких конвертеров сразу для приема близкостоящих спутников. Хотя, возможно применение и нескольких антенн.
Для примера возьмем популярный вариант:
1 тарелка – конвертер с круговой поляризацией – смотрит на 36Е (НТВ+)
2 тарелка – мультифид из трех конвертеров – конвертеры принимают: Sirius 5Е, Hot Bird 13E, Amos 4W.
Конвертеры подключены к дисек-переключателю так:
1 вход (АА) – 36Е (НТВ+)
2 вход (АВ) – 13Е (Hot Bird)
3 вход (ВА) – 5Е (Sirius)
4 вход (ВВ) – 4W (Amos)
Начинаем настройку спутников.
Нажимаем Меню – Настройка – Поиск сервисов – Настройка тюнера.
Получаем окно выбора тюнера. Т.к. в дриме800 тюнер один, то выбирать не приходится. Жмем ОК.
- в первой строчке «Режим конфигурации» ставим – «расширенный». (перебор значений – кнопками влево/вправо пульта ДУ)
- во второй строке «Спутник» находим наш спутник – "EutelsatSesat/W4 (36.0E)"
- в третьей строке «Режим напряжения» - оставляем «Поляризация»
- в четвертой строке «Тоновый режим» - оставляем «Диапазон»
- в пятой строке «LNB» ставим – «LNB1»
- в шестой строке DiSEqC-режим – ставим протокол «1.0»
- в седьмой строке Тоновый сигнал – «никакой»
- в восьмой строке «Команда переключения DiSEqC» - «АА» (привязываем первый вход Дисека)
- в девятой строке «Быстрый DiSEqC» - «нет»
- в десятой строке «Последовательность повторения» - «нет»
- в одиннадцатой строке «Последовательность команд» - оставляем «committed, toneburst»
- в двенадцатой строке «LOF» - ставим «определены пользователем», если используется конвертер с круговой (circular) поляризацией.
В следующих трех строчках прописываем параметры для кругового конвертера
- LOF/L - 10750
- LOF/L - 10750
- гетеродин – 10750
В двух последних строчках прописываем:
- «Повышенное напряжение» - «да», если кабель до LNB достаточно длинный. Установка этой опции дает добавку примерно в 0.5 вольта.
- Priority – «Автоматически»
Далее настраиваем остальные три спутника.
Поднимаемся вверх на вторую строчку и стрелками вправо/влево выбираем следующий спутник HotBird 13E
В следующих строках прописываем:
- в третьей строке «Режим напряжения» - оставляем «Поляризация»
- в четвертой строке «Тоновый режим» - оставляем «Диапазон»
- в пятой строке «LNB» ставим – «LNB2»
- в шестой строке DiSEqC-режим – ставим протокол «1.0»
- в седьмой строке Тоновый сигнал – «никакой»
- в восьмой строке «Команда переключения DiSEqC» - «АВ» (привязываем второй вход Дисека)
- в девятой строке «Быстрый DiSEqC» - «нет»
- в десятой строке «Последовательность повторения» - «нет»
- в одиннадцатой строке «Последовательность команд» - оставляем «committed, toneburst»
- в двенадцатой строке «LOF» - оставляем «Универсальный-LNB»
В двух последних строчках прописываем:
- «Повышенное напряжение» - «да», если кабель до LNB достаточно длинный. Установка этой опции дает добавку примерно в 0.5 вольта.
- Priority – «Автоматически»
Все, второй спутник настроен.
Поднимаемся снова на вторую строчку, стрелками влево/вправо выбираем следующий спутник – Сириус 5Е.
Заполняем строки аналогично предыдущему, только в
- в восьмой строке «Команда переключения DiSEqC» - «ВА» (привязываем третий вход Дисека)
Наконец, прописываем четвертый, последний спутник Амос (4W).
Нажимаем «ОК» и «EXIT» и попадаем в главное окно «Поиска сервисов».
Можно переходить к сканированию сервисов.
В главном окне «Поиска сервисов» выбираем пункт «Ручной поиск»
Последовательно сканируем наши четыре спутника.
Выбираем в строках:
- «Тип сканирования» - «Одиночный спутник»
- «Спутник» - ставим наш спутник «EutelsatSesat/W4 (36.0E)» (или другой, нужный при сканировании)
- «Поиск сети» - «нет»
- «Очистить перед сканированием» - «да» (эта опция очищает список каналов с этого спутника перед сканированием. Рекомендуется ставить «да» перед повторным сканированием спутника)
- «Only Free Scan» - «нет» - сканировать только FTA-каналы (не кодированные)
Для начала сканирования нажимаем «ОК» и дожидаемся надписи «Сканирование завершено. Найдено ххх сервисов».
Все готово. Теперь можно идти в список каналов и начинать сортировать наше богатство.
Внимание!!!
Если после настройки и сканирования каналов, переключение между спутниками происходит с задержкой в несколько минут, то следует сменить DiSEqC-режим – ставим протокол «1.1»
