Установка HDD добавляет дримбоксу много полезных функций и фактически превращает его в мультимедийный центр. К Dreambox 800 можно подключить внутренний 2.5” SATA винчестер (ноутбучный), а так же можно использовать внешние накопители, подключаемые через USB-разъем (или eSATA). Рассмотрим установку внутреннего HDD.
Для выполнения этой операции нам понадобится сам винчестер (по выбору модели смотрим тут) и крестообразная отвертка. Все остальные детали входят в комплект поставки дримбокса: интерфейсный шлейф и четыре болтика ищем в полиэтиленовых пакетиках.
1. Снимаем верхнюю крышку. Для этого крестообразной отверткой откручиваем четыре самореза, помеченные красными стрелками на фото:
2. Аккуратно снимаем верхнюю крышку.
3. Откручиваем два самореза, которые крепят шасси для установки HDD.
4. Крепим винчестер к шасси с помощью четырех винтиков.
5. Подключаем SATA-шлейф к винчестеру.
6. Аккуратно вставляем шасси с HDD обратно в дримбокс и крепим саморезами.
7. Отключаем разъем eSATA на плате тюнера и на его место вставляем разъем от нашего HDD. Далее подключаем разъем питания (четырехпроводной, белого цвета), который расположен рядом с SATA-разъемом.
8. Теперь осталось самое сложное . Это уложить шлейф. Надо стараться, чтобы шлейф не нарушал вентиляцию процессора и не мешал закрываться верхней крышке. Вот примерно, что можно сделать:
9. Закрываем верхнюю крышку. Саморезы пока можно не прикручивать. Мало ли…
10. Включаем дримбокс. Нажимаем синюю кнопку (входим в блю-панель) и выбираем пункт Devices Manager (Диспетчер Устройств). Нажимаем ОК.

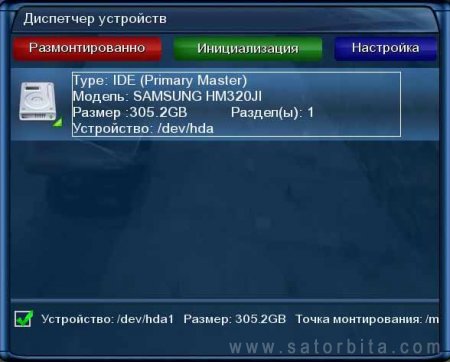

Если установка HDD прошла успешно, то дримбокс бодро отрапортует, показав установленные девайсы. В нашем случае девайс один – это наш жесткий диск.
Если тюнер не «увидел» диск, то надо проверить:
- правильность подключения шлейфов
- его работоспособность на другом устройстве, например, компьютере.
11. Теперь надо отформатировать или как говорят дримоводы инициализировать диск. Для этого нажимаем зеленую кнопку «Инициализация». Дримбокс предупредит нас, что все данные на жестком диске будут потеряны и начнет процесс форматирования. Это займет некоторое время – надо запастись терпением. У меня инициализация 320 Гб винчестера заняла примерно минут 20-30.
К сожалению, во время выполнения этой операции дримбокс не выводит на экран прогрессбар. Догадаться об активности можно только по периодическому миганию экрана.
Если по каким-то причинам средствами имиджа не удается отформатировать диск, то можно попробовать сделать это вручную.
12. После окончания форматирования можно перегрузить дримбокс. Если все прошло нормально, то винчестер автоматически примонтируется как /media/hdd.
Снова заходим в Devices Manager (Диспетчер Устройств).
Нажимаем ОК.
В новом окне получаем подробную информацию о примонтированном диске: точка монтирования, симлинк, файловая система и т.п. На второй странице выводится время до начала «спящего» режима диска и его температура.
в текущем окне доступны две кнопки:
Дежурный режим (Желтая) – усыпляет жесткий диск.
Скорость (Синяя) – проводит тест скорости диска
Нажимаем EXIT и возвращаемся в основное окно
Нажимаем кнопку Свойства (Синяя) и при необходимости настраиваем время отключения диска (переход в спящий режим). Изменение значения - стрелками вправо/влево. Зеленая кнопка ОК - записать настройки.
13. Теперь надо создать папку /movie в корневом каталоге винчестера. Сделать это можно через FTP (программами DCC или Total Commander). Без этой папки запись на жесткий диск работать не будет!
Для проверки работы HDD проводим пробную запись. Включаем любой канал и нажимаем красную кнопку. В случае готовности жесткого диска к работе появится меню
Если тюнер дает ошибку, можно проверить пути записи (Recordings Path).

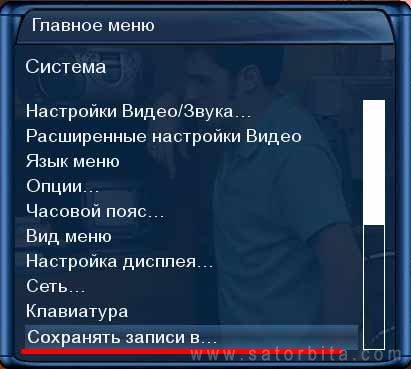

Меню – Настройка – Система – Сохранять записи в… (Recordings Path…).
Далее проверяем функцию таймшифта (отложенная запись). Включаем любой канал и нажимаем желтую кнопку. В случае готовности жесткого диска к работе изображение остановится, в верхнем правом углу появится окошко с отсчетом времени таймшифта.
Выход из режима таймшифта - кнопка TV.
Подключение USB-HDD производится аналогично.
