DiSEqC (Digital Satellite Equipment Control или цифровое управление спутниковым оборудованием) - специальный протокол связи для обмена данными между спутниковым ресивером и другими устройствами — такими, как: переключатели, поляризаторы, позиционеры и т. п. Для передачи сигнала используется коаксиальный кабель. Режим обмена данными через кабель — одно или двухсторонний, с возможностью подачи питания. Стандартом предусмотрена совместимость с традиционным переключением напряжения 13/17 вольт и тоном 22 кГц.
Система DiSEqC была задумана как универсальная технология для управления любым периферийным оборудованием, как существующим, так и могущим появиться в будущем. По замыслу разработчиков, управление по стандарту DiSEqC должно со временем заменить все другие способы управления всеми внешними устройствами спутниковой приемной системы. Такая уверенность создателей стандарта основана на ряде его достоинств. Во-первых, для управления по DiSEqC не требуется никаких дополнительных кабелей и проводов, в качестве линии для передачи сигналов управления используется тот же коаксиальный кабель, по которому к ресиверу доставляется радиочастотный сигнал от спутниковой антенны (нескольких антенн). Во-вторых, сигналом управления служит все тот же тон (22 кГц, 0.6 В), только он передается не непрерывно, а модулируется цифровой последовательностью. С одной стороны, для формирования управляющего сигнала DiSEqC можно использовать аппаратные средства, уже разработанные ранее для формирования тона 22 кГц. С другой стороны, тон 22 кГц включается и выключается микропроцессором ресивера, поэтому модуляцию можно осуществлять "чисто программными" средствами. Изменяя только "прошивку" ресивера, можно адаптировать его для работы с теми или иными периферийными устройствами. Наконец, управление DiSEqC более выгодно с точки зрения минимизации мощности, потребляемой периферийными устройствами от ресивера. Например, для переключения поляризации "традиционным" способом необходимо изменить напряжение питания конвертера с 13 В на 18 В. Ток, потребляемый конвертером, при этом останется неизменным, значит, потребляемая мощность увеличится в полтора раза только за счет управления. Если используется управление DiSEqC, напряжение и ток могут оставаться постоянными независимо от передаваемой команды. Кроме того, стандарт DiSEqC предусматривает еще ряд технических решений, также направленных на уменьшение нагрузки в цепи питания конвертера. Например, в системе с несколькими конвертерами и переключателем (переключателями) DiSEqC всегда существует единственная цепь постоянного тока, соединяющая вход ресивера только с одним конвертером, питание остальных конвертеров отключается.
Существует несколько вариантов DiSEqC: Самый нижний уровень — mini-DiSEqC или Tone Burst. Он не имеет «цифрового» обозначения и, по сути, не является частью технологии DiSEqC, однако устройства Tone Burst могут работать в одной системе с «настоящими» устройствами DiSEqC. Поэтому стандарт определяет этот уровень как «DiSEqC-compatible» - совместимый с DiSEqC.
• DiSEqC 1.0 - позволяет переключаться между 4 спутниками;
• DiSEqC 1.1 - позволяет переключаться между 16 спутниками;
• DiSEqC 1.2 - позволяет производить контроль за позиционером;

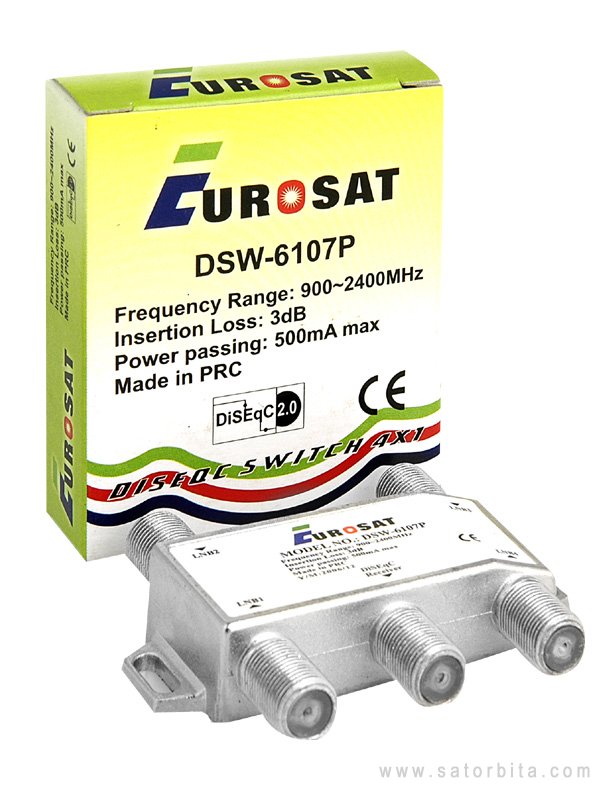

• DiSEqC 2.0 - добавляется двухсторонний режим обмена данными в DiSEqC 1.0.
Эти четыре вариации стандарта были стандартизированы в феврале 1998 года, до широкого применения цифрового спутникового телевидения.
Уровни DiSEqC 1.Х предполагают однонаправленную связь — только передачу команд от ресивера периферийным устройствам. Уровни DiSEqC 2.Х предусматривают передачу, как команд от ресивера периферийным устройствам, так и ответов этих устройств ресиверу. Кроме того, в зависимости от набора формируемых/исполняемых команд и, соответственно, набора поддерживаемых устройств эти уровни делятся на три подуровня: DiSEqC Х.0, DiSEqC Х.1 и DiSEqC Х.2. Вот тут часто возникает путаница. Например, можно предположить, что уровень DiSEqC 2.0 выше уровня DiSEqC 1.1, и ресивер, поддерживающий DiSEqC 2.0, должен работать, например, с переключателем DiSEqC 1.1. На самом деле, DiSEqC 2.0 — это «двунаправленная версия» уровня DiSEqC 1.0, и включает только набор команд уровня 1.0.
Некоторые вариации DiSEqC часто используются производителями и магазинами для обозначения других протоколов (1.3, как правило, приёмники "USALS")
Функция USALS
USALS (сокращение от Universal Satellites Automatic Location System) часто присутствует на передней панели новых моделей приемников.
Это означает, что приемник оснащен универсальной системой автоматического определения положения спутника, применимой для антенн до 120 см с полярным центральным DiSEqC-позиционером (полярную подвеску, DiSEqC-позиционер и мотор в одном корпусе).
Программа, разработанная компанией STAB, дополняет протокол DiSEqC 1.2 и позволяет приемнику рассчитать положение всех спутников на орбите с точностью 0.1°. Это упрощает самый сложный из этапов – ориентацию полярной оси в азимутальной плоскости. В ресивере указываются координаты места установки и выбирается спутник, ближайший к центру полярной дуги. На подвеске по шкале устанавливается угол места, равный широте места установки.
Мотор повернется в нужную позицию. Вращением на трубе по азимуту находим сигнал (измерителем уровня) и фиксируем - подвеска сориентирована на Юг.
