Как установить F-разъем?

Автор: admin от 24-11-2012, 13:40, посмотрело: 4200

0
F-разъемы и кабели бывают разного диаметра. Убедитесь, что вы имеете совместимые F-разъем и кабель.

Как установить F-разъем?


Зачистите аккуратно внешнюю защитную изоляцию на конце кабеля на длину примерно 15 мм, не повредив экранирующую оплетку, находящуюся под ней. Это удобно делать специальным инструментом или бокорезами, в крайнем случае ножом.

Как установить F-разъем?

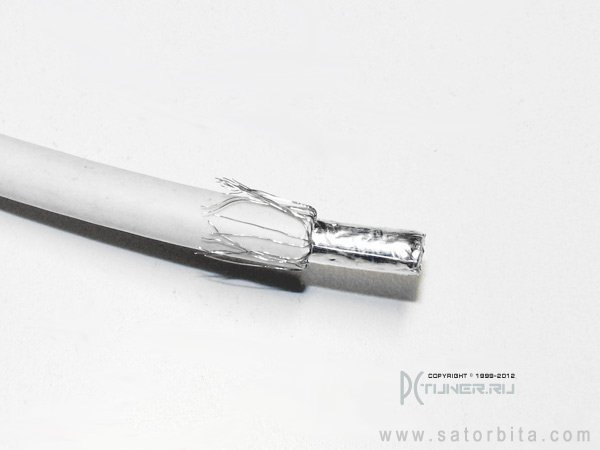

Загните экранирующую оплетку в обратном направлении. Не комкайте и не перекручивайте ее, а постарайтесь наоборот расправить, чтобы она была более равномерной.

Как установить F-разъем?


Далее загибайте фольгу тоже в обратном направлении. Если проявить аккуратность, то это легко можно сделать без разрывов.

Как установить F-разъем?


Оплетка и фольга загнуты, все готово к дальнейшим действиям:

Как установить F-разъем?


Зачистите аккуратно внутренний изолятор на длину примерно 10 мм, не повредив центральную жилу. Инструменты можно использовать те же. Удобно сделать прорезь по контуру (только не на всю глубину, чтобы не повредить центральную жилу), а затем пальцами немного провернуть и снять изолятор.

Как установить F-разъем?


Накрутите F-разъем на подготовленный конец кабеля.

Когда будете начинать накручивать, то обратите внимание, чтобы краешек внешнего изолятора не упирался в F-разъем и не загибался. Внешний изолятор, а также экранирующая оплетка с фольгой должны подминаться равномерно.

В процессе накручивания отдельные волоски металлической оплетки могут отвалиться. Ничего страшного в этом нет. Продолжайте накручивать до тех пор, пока центральный изолятор кабеля не покажется с внутренней стороны F-разъема.

Как установить F-разъем?


После того, как все будет готово, укоротите центральную жилу, чтобы она не высовывалась за край F-разъема более чем на 2 мм.

Как установить F-разъем?


F-разъем готов к использованию:

Как установить F-разъем?
Источник - pctuner.ru
